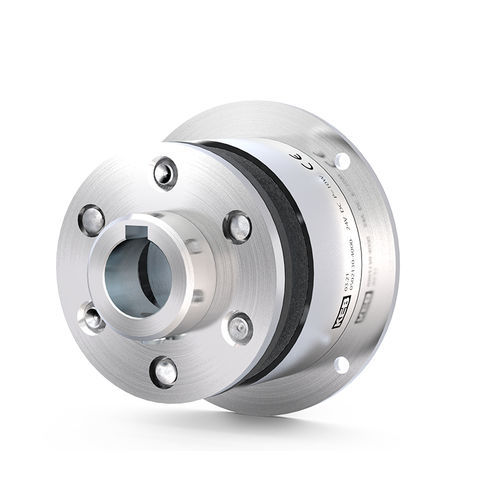

Freno de fricción COMBINORM B

electromagnéticosin corrientede montaje en brida

Descripción general
El freno electromagnético por pérdida de corriente COMBINORM B se libera cuando se corta la alimentación. Está destinado al posicionamiento preciso y al mantenimiento fiable, y se utiliza en técnicas de seguridad y control de accesos, por ejemplo en barreras de acceso o puertas cortafuegos. El freno está diseñado para funcionamiento continuo (S1) y puede suministrarse con aprobación VdS opcional. Rango de par: 0,5 Nm a 1.250 Nm.

Puntos destacados

• 13 tamaños estándar (posibles soluciones mayores según proyecto)
• Tiempos de conmutación cortos para posicionamiento preciso
• Retención fiable
• Certificación cCSAus disponible
• Diseñado para funcionamiento S1 (ciclo de trabajo 100 %)
• Clase ISO B según VDE 0580
• Amplio rango de temperatura y tensión
• Par ajustable de forma continua
• Tensión estándar: 24 V (tensiones especiales bajo petición)

Opciones

• Aprobación VdS bajo petición
• Brida adaptada / geometría y patrones de taladro personalizados
• Certificación cCSAus / CSA para el mercado norteamericano
• Versión con brida (imán en la carcasa; armadura fijada al eje)
• Versión montada en eje (imán con la parte de armadura montada en el eje)
• Cubierta del cubo fuera del imán (armadura montada fuera de la carcasa; chaveta, orificios roscados o pernos roscados opcionales)
• Cubierta del cubo en el imán (menor longitud axial)
• Sin cubo (ejecución axial más corta; armadura montada directamente en la superficie de montaje)
• Par ajustable continuamente mediante control de corriente/tensión de excitación
• Bobinas con tensiones personalizadas bajo petición
• Conjuntos de cables/conectores listos para conectar
• Certificado de fábrica 2.1 o certificado de ensayo 3.1 disponibles
• Versiones antiremanencia para frenos pequeños
• Versiones dentadas/entrellaçadas para aumento de par (encaje positivo; para aplicaciones estáticas)

Datos técnicos (tamaño | par nominal M2 [Nm] | potencia estándar [W] | diámetro [mm] | ø máx. cubo [mm])
01 | 0,5 | 6 | 39 | 6
02 | 0,75 | 6 | 45 | 8
03 | 1,5 | 8 | 54 | 10
05 | 3 | 10 | 65 | 15
06 | 7 | 12 | 80 | 20
07 | 15 | 16 | 100 | 22
08 | 30 | 21 | 125 | 30
09 | 65 | 28 | 150 | 35
10 | 130 | 38 | 190 | 45
11 | 250 | 50 | 230 | 60
12 | 500 | 65 | 290 | 70
13* | 750 | 80 | 355 | 90
14* | 1250 | 100 | 440 | 100
Tensión estándar: 24 V | Tensiones especiales: bajo petición | Par nominal alcanzado tras el rodaje de las parejas de fricción | *Solución por proyecto según cantidad

Aplicaciones

• Tecnología médica (posicionamiento preciso, seguridad, repetibilidad)
• Accionadores de puertas y portones (puertas cortafuego, barreras de acceso)
• Máquinas para trabajo de la madera
• Sistemas auxiliares de movilidad eléctrica
• Robótica y automatización
• Envasado y procesamiento de alimentos
• Maquinaria agrícola, minera y municipal

Características / Especificaciones técnicas

• Brand: KEB Automation KG
• Modelo: COMBINORM B
• Rango de par: 0,5 Nm a 1.250 Nm
• Tamaños disponibles: 13 tamaños estándar (soluciones más grandes según proyecto)
• Potencias estándar: 6 W – 100 W según tamaño (ver tabla)
• Tensión estándar: 24 V (tensiones especiales bajo petición)
• Ciclo de trabajo: S1 (100 %)
• Variantes de montaje: con brida, montado en eje, cubo exterior, cubo en el imán, sin cubo
• Par ajustable: de forma continua mediante control de corriente/tensión
• Certificaciones/opciones: VdS, cCSAus/CSA, declaraciones de conformidad UE/UK, antiremanencia, versiones dentadas, certificados de fábrica (2.1) y certificados de ensayo (3.1)
• Documentación disponible: manual de instalación y fichas técnicas eléctricas
