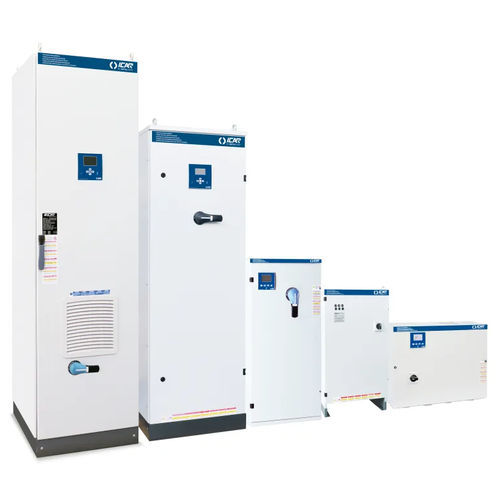

Sistema PFC HP20

Resumen
SOLUCIONES DE CORRECCIÓN DEL FACTOR DE POTENCIA CON CONDENSADORES DE POLIPROPILENO METALIZADO DE ALTO GRADIENTE

Características técnicas (resumen)
Tensión nominal Ue: 400-415V
Tensión nominal del condensador Un: 460 V
Tensión máxima de funcionamiento Umax: 500 V
Frecuencia: 50 Hz
THDIR%: ≤20%

Corrección del factor de potencia fijo — MICROfix (tabla)
Código | Nombre | Potencia reactiva Ue=415V | Potencia reactiva Ue=400V | Desconectador | Icc | Grado IP | Peso | Tarjeta de lista disponible
IB3NLK170050987 | MICROfix | 6 | 5 | 40 | 50 | IP3X | 8 | sí
IB3NLK214050987 | MICROfix | 11 | 10 | 40 | 50 | IP3X | 9 | sí
IB3NLK219050987 | MICROfix | 16 | 15 | 40 | 50 | IP3X | 12 | sí
IB3NLK227050987 | MICROfix | 22 | 20 | 80 | 50 | IP3X | 13 | sí
IB3NLK241050987 | MICROfix | 33 | 30 | 80 | 50 | IP3X | 15 | sí
IB3NLK254050987 | MICROfix | 44 | 40 | 125 | 50 | IP3X | 18 | sí
IB3NLK266050987 | MICROfix | 54 | 50 | 125 | 50 | IP3X | 20 | sí

Sistemas automáticos de corrección del factor de potencia — MICROmatic (tabla)
Código | Nombre | Potencia reactiva Ue=415V | Potencia reactiva Ue=400V | Desconectador | Icc | Grado IP | Peso | Tarjeta de lista disponible
IC0JLF214050652 | MICROmatic | 11 | 10.5 | 63 | 50 | IP3X | 12 | sí
IC0JLF222050652 | MICROmatic | 18 | 16.5 | 80 | 50 | IP3X | 16 | sí
IC0JLF230050652 | MICROmatic | 24 | 22.5 | 80 | 50 | IP3X | 17 | sí
IC0JLF238050652 | MICROmatic | 31 | 28.5 | 80 | 50 | IP3X | 20 | sí
IC0JLF244050652 | MICROmatic | 36 | 33 | 100 | 50 | IP3X | 22 | sí
IC0JLF252050652 | MICROmatic | 42 | 39 | 100 | 50 | IP3X | 24 | sí
IC0JLF260050652 | MICROmatic | 49 | 45 | 100 | 50 | IP3X | 26 | sí
IC0JLF272050652 | MICROmatic | 58 | 54 | 125 | 50 | IP3X | 29 | sí

Sistemas automáticos — MINImatic (tabla)
Código | Nombre | Potencia reactiva Ue=415V | Potencia reactiva Ue=400V | Desconectador | Icc | Grado IP | Peso | Tarjeta de lista disponible
IF0JLF280050652 | MINImatic | 65 | 60 | 250 | 9 | IP3X | 41 | sí
IF0JLF311250652 | MINImatic | 91 | 84 | 250 | 9 | IP3X | 47 | sí
IF0JLF313650652 | MINImatic | 110 | 102 | 250 | 9 | IP3X | 51 | sí
IF0JLF316050652 | MINImatic | 130 | 120 | 315 | 9 | IP3X | 54 | sí
IF0JLF319250652 | MINImatic | 155 | 144 | 315 | 9 | IP3X | 60 | sí
IF0JLF321650652 | MINImatic | 168 | 156 | 400 | 9 | IP3X | 65 | sí
IF0JLF324050652 | MINImatic | 194 | 180 | 400 | 9 | IP3X | 69 | sí
IF0JLF327250652 | MINImatic | 220 | 204 | 500 | 9 | IP3X | 74 | sí

Sistemas automáticos — MINImatic IP55 (tabla)
Código | Nombre | Potencia reactiva Ue=415V | Potencia reactiva Ue=400V | Desconectador | Icc | Grado IP | Peso | Tarjeta de lista disponible
IJ0JLF280050654 | MINImatic IP55 | 65 | 60 | 250 | 9 | IP55 | 41 | sí
IJ0JLF311250654 | MINImatic IP55 | 91 | 84 | 250 | 9 | IP55 | 47 | sí
IJ0JLF313650654 | MINImatic IP55 | 110 | 102 | 250 | 9 | IP55 | 51 | sí
IJ0JLF316050654 | MINImatic IP55 | 130 | 120 | 315 | 9 | IP55 | 54 | sí
IJ0JLF319250654 | MINImatic IP55 | 155 | 144 | 315 | 9 | IP55 | 60 | sí
IJ0JLF321650654 | MINImatic IP55 | 168 | 156 | 400 | 9 | IP55 | 65 | sí
IJ0JLF324050654 | MINImatic IP55 | 194 | 180 | 400 | 9 | IP55 | 69 | sí
IJ0JLF327250654 | MINImatic IP55 | 220 | 204 | 500 | 9 | IP55 | 74 | sí

Sistemas automáticos — MIDImatic (tabla)
Código | Nombre | Potencia reactiva Ue=415V | Potencia reactiva Ue=400V | Desconectador | Icc | Grado IP | Peso | Tarjeta de lista disponible
IL0ULF332050884 | MIDImatic | 259 | 240 | 630 | 25 | IP3X | 230 | sí
IL0ULF340050884 | MIDImatic | 324 | 300 | 800 | 30 | IP3X | 250 | sí
IL0ULF348050884 | MIDImatic | 389 | 360 | 800 | 30 | IP3X | 280 | sí

Sistemas automáticos — MULTImatic / MULTImatic IP55 (tabla)
Código | Nombre | Potencia reactiva Ue=415V | Potencia reactiva Ue=400V | Desconectador | Icc | Grado IP | Peso | Tarjeta de lista disponible
IN0NLF332050700 | MULTImatic | 259 | 240 | 630 | 25 | IP4X | 252 | sí
IN0NLF340050700 | MULTImatic | 324 | 300 | 800 | 50 | IP4X | 274 | sí
IN0NLF348050700 | MULTImatic | 389 | 360 | 800 | 50 | IP4X | 300 | sí
IN0NLF356050700 | MULTImatic | 454 | 420 | 1250 | 50 | IP4X | 320 | sí
IN0NLF364050700 | MULTImatic | 518 | 480 | 1250 | 50 | IP4X | 340 | sí
IN0NLF372050700 | MULTImatic | 583 | 540 | 1250 | 50 | IP4X | 526 | sí
IN0NLF380050700 | MULTImatic | 648 | 600 | 2x800 | 50 | IP4X | 552 | sí
IN0NLF388050700 | MULTImatic | 713 | 660 | 2x800 | 50 | IP4X | 574 | sí
IN0NLF396050700 | MULTImatic | 778 | 720 | 2x800 | 50 | IP4X | 600 | sí

Racks — MINIrack / MULTIrack / EUROrack (tabla)
MINIrack: Código | Nombre | Potencia reactiva Ue=415V | Potencia reactiva Ue=400V | Grado IP | Peso | Tarjeta de lista disponible
IW0JLK216050000 | MINIrack | 13 | 12 | IP00 | 4 | sí
IW0JLK232050000 | MINIrack | 26 | 24 | IP00 | 6 | sí
IW0JLK256050000 | MINIrack | 45 | 42 | IP00 | 11 | sí
IW0JLK280050000 | MINIrack | 65 | 60 | IP00 | 13 | sí
IW0JLK280050268 | MINIrack | 65 | 60 | IP00 | 14 | sí

MULTIrack: IX0NLK280050000 | MULTIrack | 65 | 60 | IP00 | 19 | sí
IX0NLK316050000 | MULTIrack | 129 | 120 | IP00 | 27 | sí

EUROrack: IY0JHK230050359 | EUROrack | 26 | 25 | IP00 | - | sí
IY0JHK260050359 | EUROrack | 52 | 50 | IP00 | - | sí
IY0JHK290050359 | EUROrack | 78 | 75 | IP00 | - | sí
IY0JHK312050359 | EUROrack | 104 | 100 | IP00 | - | sí
IY0JHK315050359 | EUROrack | 134 | 125 | IP00 | - | sí
IY0JHK318050359 | EUROrack | 160 | 150 | IP00 | - | sí

Documentación técnica
Para la mayoría de las referencias listadas hay disponible una "tarjeta de lista" / ficha técnica en formato PDF asociada a cada código (tarjeta disponible, sin incluir enlaces).

Características / especificaciones técnicas

• Tensión nominal Ue: 400-415 V
• Tensión nominal del condensador Un: 460 V
• Tensión máxima de funcionamiento Umax: 500 V
• Frecuencia: 50 Hz
• THDIR% (distorsión total de corriente): ≤20%
• Gamas disponibles: MICROfix, MICROmatic, MINImatic, MIDImatic, MULTImatic, versiones IP55, y racks MINIrack / MULTIrack / EUROrack
• Potencias reactivas disponibles por modelo indicadas por referencia en las tablas anteriores
• Desconectadores y corrientes de cortocircuito (Icc) especificadas por referencia en las tablas anteriores
