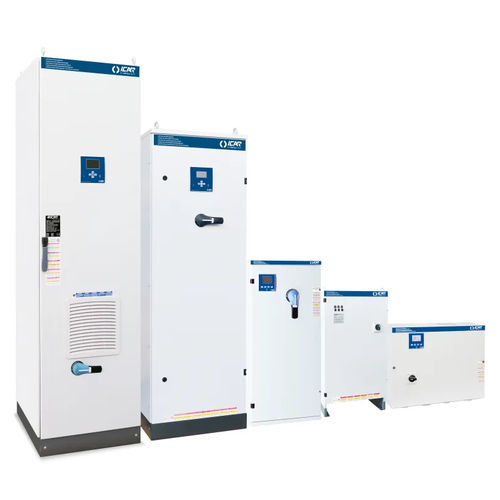

Sistema PFC con inductor FH30

Descripción
FH30 es una solución modular de corrección del factor de potencia desintonizada, basada en condensadores de polipropileno metalizado de alto gradiente. La gama incluye versiones con reactancias de bloqueo para limitar resonancias y asegurar la compatibilidad con redes industriales en baja tensión.

Especificaciones técnicas
Tensión nominal Ue: 400–415 V
Tensión nominal del condensador Un: 550 V
Tensión máxima de funcionamiento Umax: 600 V
Frecuencia: 50 Hz
THDIR: 100%
I250Hz: >25%
THDVR: ≤6%
Frecuencia de desintonización fD: 135 Hz

Configuraciones disponibles
MINImatic, MULTImatic, MULTImatic IP55, MINIrack, MULTIrack, EUROrack.
Rango de potencias reactivas: 5,5 kVAr – 1027 kVAr según modelo y configuración.

Aplicaciones típicas
Redes industriales de baja tensión que requieren corrección del factor de potencia con mitigación de armónicos: plantas de producción, HVAC, centros de control de motores y cuadros de distribución.

Pedido y documentación
Cada configuración dispone de códigos de producto y desconectadores/desconectores seleccionables. Las tablas de modelos y las fichas técnicas están disponibles en PDF en la página del producto o bajo petición.

Características / datos técnicos

• Familia de producto: FH30
• Aplicación: Corrección del factor de potencia con condensadores de polipropileno metalizado
• Tensión nominal Ue: 400–415 V
• Tensión nominal del condensador Un: 550 V
• Tensión máxima de funcionamiento Umax: 600 V
• Frecuencia: 50 Hz
• THDIR: 100%
• I250Hz: >25%
• THDVR: ≤6%
• Frecuencia de desintonización fD: 135 Hz
