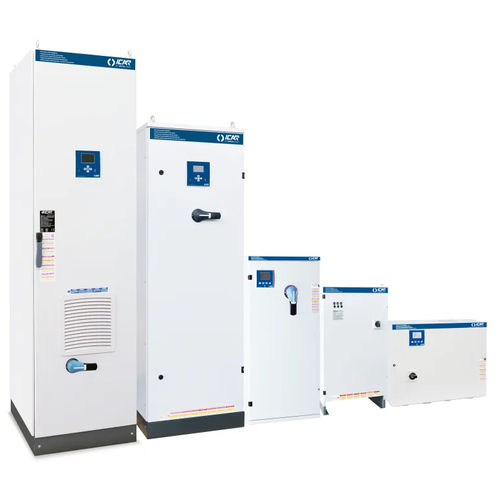

Sistema PFC con inductor FH20

Descripción
FH20 es una familia de soluciones desintonizadas de corrección del factor de potencia, construidas con condensadores de polipropileno metalizado de alto gradiente. Están pensadas para mejorar la eficiencia energética, reducir armónicos de corriente y caídas de tensión y evitar sanciones por factor de potencia.

Gamas y configuraciones

• MICROfix: módulos de corrección fija con reactores de bloqueo.
• MINImatic / MINImatic IP55: sistemas automáticos desintonizados con distintos grados de protección.
• MIDImatic: sistemas automáticos de mayor capacidad en armarios estándar.
• MULTImatic / MULTImatic IP55: sistemas automáticos de alta potencia con múltiples opciones de desconexión.
• MINIrack / MULTIrack / EUROrack: racks modulares con reactancias de bloqueo para soluciones escalables.

Datos técnicos típicos (resumen)

• Tensión nominal de red Ue: 400–415 V
• Tensión nominal del condensador Un: 550 V
• Tensión máxima de servicio Umax: 600 V
• Frecuencia: 50 Hz
• THDIR: 100%
• I250Hz: ≤25%
• THDVR: ≤6%
• Frecuencia de desintonización fD: 180 Hz

Configuraciones de ejemplo (referencias seleccionadas)

• MICROfix IB4FFK212550988 — 13,5 kVAr (Ue=415V) / 12,5 kVAr (Ue=400V); seccionador 40 A; Icc 50 kA; IP3X.
• MICROfix IB4FFK225050988 — 27 kVAr (415V) / 25 kVAr (400V); seccionador 80 A; Icc 50 kA; IP3X.
• MICROfix IB4FFK250050988 — 54 kVAr (415V) / 50 kVAr (400V); seccionador 125 A; Icc 50 kA; IP3X.
• MINImatic IF7AFF210050662 — 11 kVAr (415V) / 10 kVAr (400V); seccionador 125 A; Icc 9 kA; IP3X; peso 41 kg.
• MINImatic IP55 IJ7AFF210050817 — 11 kVAr (415V) / 10 kVAr (400V); seccionador 125 A; Icc 9 kA; IP55; peso 41 kg.
• MIDImatic IL4FFF311050892 — 116 kVAr (415V) / 110 kVAr (400V); seccionador 250 A; Icc 15 kA; IP3X; peso 205 kg.
• MULTImatic IN7AFF310050701 — 107 kVAr (415V) / 100 kVAr (400V); seccionador 250 A; Icc 17 kA; IP4X; peso 220 kg.
• MULTImatic IP55 IP7AFF310050701 — 107 kVAr (415V) / 100 kVAr (400V); seccionador 250 A; Icc 17 kA; IP55; peso 220 kg.
• MINIrack IW7TFK150050010 — 5,5 kVAr (415V) / 5 kVAr (400V); IP00; peso 14 kg. Variantes MINIrack hasta ~21 kVAr por rack.
• MULTIrack IX7TFF220050010 — 21 kVAr (415V) / 20 kVAr (400V); IP00; peso 25 kg.
• EUROrack IY7TFK212550360 — 12,5 kVAr (400V); IP00.

Notas

• Disponibilidad de varias clases de protección y opciones de desconexión (IP00, IP3X, IP4X, IP55).
• La gama abarca desde módulos de baja potencia hasta sistemas de varios cientos de kVAr; la configuración se adapta a las necesidades del emplazamiento y a la corriente de cortocircuito.
• Cada referencia se entrega con su ficha técnica y lista de referencias disponible bajo petición.
