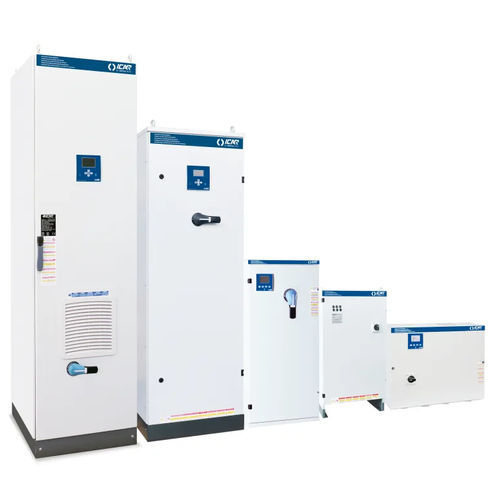

Sistema PFC FH20.S

Resumen
Soluciones desacopladas de corrección del factor de potencia que utilizan condensadores de polipropileno metalizado de alto gradiente para redes industriales de baja tensión. Diseñadas para aportar potencia reactiva limitando la resonancia con los armónicos de la red.

Especificaciones técnicas principales

• Tensión nominal del sistema Ue: 400–415 V
• Tensión nominal del condensador Un: 550 V
• Tensión máxima de funcionamiento Umax: 600 V
• Frecuencia: 50 Hz
• THDIR: 100%
• I a 250 Hz (I250Hz%): ≤25%
• Distorsión de tensión (THDVR%): ≤6%
• Frecuencia de desacoplo fD: 180 Hz

Configuraciones disponibles

• MULTIrack (racks con reactancias de bloqueo): ensamblajes desacoplados para potencias reactivas Ue=400 V — 20 kVAr, 40 kVAr, 80 kVAr (ej. códigos: IX5DFF220050893, IX5DFF240050893, IX5DFF280050893)
• MULTImatic (sistemas automáticos desacoplados): cuadros automáticos con pasos de potencia reactiva aproximados entre 100 kVAr y 1032 kVAr; opciones de desconectadores, aguante a cortocircuito (Icc) y armarios IP4X (ej. códigos: IU7AFF310050786 … IU7AFF396050786)
• MULTImatic IP55: mismas configuraciones automáticas en envolventes IP55 para entornos más exigentes (ej. códigos: IV7AFF310050786 … IV7AFF396050786)

Parámetros típicos por configuración

• Rangos de potencia reactiva: desde 20 kVAr (MULTIrack) hasta 1032 kVAr (variantes MULTImatic)
• Calibres de desconectador: 250 A, 400 A, 630 A, 800 A, 1250 A o arreglos dobles según modelo
• Los valores de Icc y los pesos de los cuadros varían según el modelo (consultar la hoja de listado)

Aplicaciones y cumplimiento

• Plantas industriales, distribución eléctrica y utilities que requieren PFC desacoplado para limitar resonancias paralelas
• Reducción de la demanda de potencia reactiva y mitigación de armónicos de corriente
• Diseñado para cumplir los requisitos habituales en instalaciones de compensación en baja tensión

Pedido y documentación

• Códigos de pieza listados por configuración; consulte la tarjeta de listado/hoja de datos para datos eléctricos y mecánicos detallados
• Indique la potencia reactiva requerida, la protección (IP00/IP4X/IP55) y el calibre del desconectador al realizar el pedido
