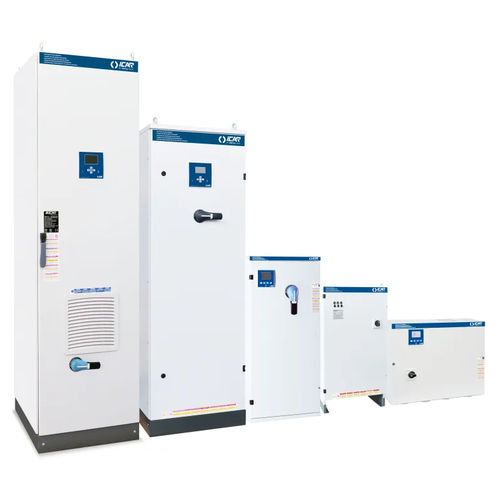

Sistema PFC con inductor FV35

Descripción
Sistema automático de corrección del factor de potencia desintonizado que utiliza condensadores de polipropileno metalizado HIGH GRADIENT PLUS. Diseñado para redes industriales de 400 V para mejorar el factor de potencia, limitar resonancias armónicas y mantener una compensación reactiva estable en presencia de armónicos.

Especificaciones técnicas

• Tensión nominal del sistema (Ue): 400 V
• Tensión nominal del condensador (Un): 550 V
• Tensión máxima de funcionamiento (Umax): 600 V
• Frecuencia: 50 Hz
• THDIR: 100 %
• I250Hz: >25 %
• THDVR: ≤6 %
• Frecuencia de desintonización (fD): 135 Hz

Sistemas automáticos desintonizados — MULTImatic (ejemplos)
Código | Nombre | Potencia reactiva Ue=400V | Desconectador | Icc | Grado IP | Peso | Ficha técnica
IN5LFF260050702 | MULTImatic | 60 kVAr | 250 | 17 | IP4X | 250 | Ficha disponible (PDF)
IN5LFF310050702 | MULTImatic | 100 kVAr | 250 | 17 | IP4X | 315 | Ficha disponible (PDF)
IN5LFF314050702 | MULTImatic | 140 kVAr | 400 | 25 | IP4X | 380 | Ficha disponible (PDF)
IN5LFF320050702 | MULTImatic | 200 kVAr | 630 | 25 | IP4X | 460 | Ficha disponible (PDF)
IN5LFF324050702 | MULTImatic | 240 kVAr | 630 | 25 | IP4X | 520 | Ficha disponible (PDF)
IN5LFF328050702 | MULTImatic | 280 kVAr | 2x400 | 25 | IP4X | 740 | Ficha disponible (PDF)
IN5LFF332050702 | MULTImatic | 320 kVAr | 2x630 | 25 | IP4X | 800 | Ficha disponible (PDF)
IN5LFF336050702 | MULTImatic | 360 kVAr | 2x630 | 25 | IP4X | 860 | Ficha disponible (PDF)
IN5LFF340050702 | MULTImatic | 400 kVAr | 2x630 | 25 | IP4X | 920 | Ficha disponible (PDF)
IN5LFF344050702 | MULTImatic | 440 kVAr | 2x630 | 25 | IP4X | 980 | Ficha disponible (PDF)
IN5LFF348050702 | MULTImatic | 480 kVAr | 2x630 | 25 | IP4X | 1040 | Ficha disponible (PDF)

Racks desintonizados — MULTIrack (ejemplos)
Código | Nombre | Potencia reactiva Ue=400V | Grado IP | Peso | Ficha técnica
IX5LFF220050009 | MULTIrack | 20 kVAr | IP00 | 38 | Ficha disponible (PDF)
IX5LFF240050009 | MULTIrack | 40 kVAr | IP00 | 62 | Ficha disponible (PDF)

Notas
Hay fichas técnicas y hojas de configuración (PDF) disponibles para cada número de referencia. Para selección, instalación y estudios de armónicos, contacte con soporte técnico.
