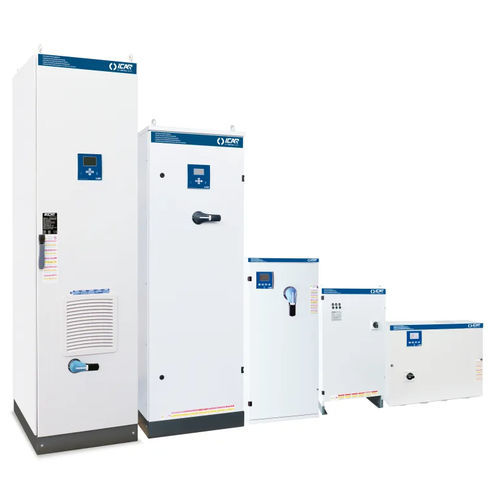

Sistema PFC FH30-60Hz-400V

Descripción
Solución de corrección del factor de potencia con condensadores de polipropileno metalizado de alto gradiente para redes de 400 V, 60 Hz. Versiones modulares MULTImatic disponibles en un amplio rango de potencias reactivas.

Especificaciones técnicas (resumen)
Tensión nominal Ue: 400 V
Tensión nominal del condensador Un: 480 V
Tensión máxima de funcionamiento Umax: 528 V
Frecuencia: 60 Hz
THDIR: 100%
I a 250 Hz: >25%
THDVR: ≤6%
Frecuencia de desenfasa fD: 162

Versiones disponibles / Tabla de productos
Código | Nombre | Potencia reactiva Ue=400V (kVAr) | Desconectador | Icc | Grado IP | Peso (kg)
IN7JFF281060702 | MULTImatic | 81 | 250 | 17 | IP4X | 220
IN7JFF311460702 | MULTImatic | 114 | 250 | 17 | IP4X | 260
IN7JFF314660702 | MULTImatic | 146 | 400 | 25 | IP4X | 300
IN7JFF317960702 | MULTImatic | 179 | 400 | 25 | IP4X | 325
IN7JFF321160702 | MULTImatic | 211 | 630 | 25 | IP4X | 365
IN7JFF324460702 | MULTImatic | 244 | 630 | 25 | IP4X | 385
IN7JFF327660702 | MULTImatic | 276 | 630 | 25 | IP4X | 415
IN7JFF330960702 | MULTImatic | 309 | 800 | 50 | IP4X | 445
IN7JFF334160702 | MULTImatic | 342 | 800 | 50 | IP4X | 475
IN7JFF337460702 | MULTImatic | 374 | 800 | 50 | IP4X | 505
IN7JFF340660702 | MULTImatic | 407 | 2x630 | 25 | IP4X | 775
IN7JFF345560702 | MULTImatic | 455 | 2x630 | 25 | IP4X | 800
IN7JFF352060702 | MULTImatic | 520 | 2x630 | 25 | IP4X | 860
IN7JFF358560702 | MULTImatic | 585 | 2x800 | 50 | IP4X | 920
IN7JFF365060702 | MULTImatic | 650 | 2x800 | 50 | IP4X | 980
IN7JFF371560702 | MULTImatic | 715 | 2x800 | 50 | IP4X | 1040
IN7JFF378060702 | MULTImatic | 780 | 2x800 | 50 | IP4X | 1100

Características / especificaciones técnicas

• Tensión nominal del sistema Ue: 400 V
• Tensión nominal del condensador Un: 480 V
• Tensión máxima de funcionamiento Umax: 528 V
• Frecuencia: 60 Hz
• THDIR: 100%
• I a 250 Hz: >25%
• THDVR: ≤6%
• Frecuencia de desenfasa fD: 162
• Versiones MULTImatic disponibles con potencias reactivas de 81 a 780 kVAr (Ue=400V)
