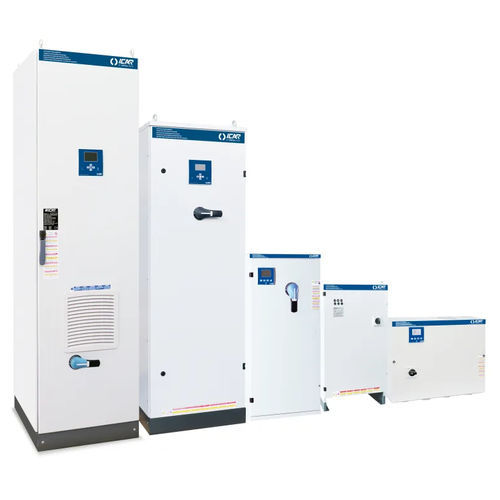

Sistema PFC HP30-60Hz-480V

Descripción del producto
Sistema de corrección del factor de potencia (PFC) con condensadores de polipropileno metalizado de alto gradiente. Diseñado para redes 480V, 60Hz; disponible en unidades automáticas MULTImatic y en racks de condensadores EUROrack.

Especificaciones técnicas (resumen)
Tensión nominal Ue: 480V
Tensión nominal del condensador Un: 480V
Tensión máxima de funcionamiento Umax: 528V
Frecuencia: 60 Hz
THDIR%: ≤12%

Sistema PFC automático — MULTImatic (selección)

• IN2DGG275060700 | MULTImatic | 75 kVAr | Interruptor de carga 250 A | Icc 15 kA | IP4X | 145 kg
• IN2DGG315060700 | MULTImatic | 150 kVAr | Interruptor de carga 400 A | Icc 15 kA | IP4X | 160 kg
• IN2DGG322560700 | MULTImatic | 225 kVAr | Interruptor de carga 400 A | Icc 15 kA | IP4X | 175 kg
• IN2DGG330060700 | MULTImatic | 300 kVAr | Interruptor de carga 630 A | Icc 28 kA | IP4X | 190 kg
• IN2DGG337560700 | MULTImatic | 375 kVAr | Interruptor de carga 800 A | Icc 28 kA | IP4X | 210 kg
• IN2DGG345060700 | MULTImatic | 450 kVAr | Interruptor de carga 800 A | Icc 28 kA | IP4X | 230 kg
• IN2DGG352560700 | MULTImatic | 525 kVAr | Interruptor de carga 1250 A | Icc 28 kA | IP4X | 270 kg
• IN2DGG360060700 | MULTImatic | 600 kVAr | Interruptor de carga 2x630 A | Icc 28 kA | IP4X | 420 kg
• IN2DGG367560700 | MULTImatic | 675 kVAr | Interruptor de carga 2x630 A | Icc 28 kA | IP4X | 500 kg
• IN2DGG375060700 | MULTImatic | 750 kVAr | Interruptor de carga 2x800 A | Icc 28 kA | IP4X | 520 kg
• IN2DGG382560700 | MULTImatic | 825 kVAr | Interruptor de carga 2x800 A | Icc 28 kA | IP4X | 560 kg
• IN2DGG390060700 | MULTImatic | 900 kVAr | Interruptor de carga 2x800 A | Icc 28 kA | IP4X | 580 kg
• IN2DGG397560700 | MULTImatic | 975 kVAr | Interruptor de carga 2x1250 A | Icc 50 kA | IP4X | 620 kg

Racks — EUROrack (selección)

• IY0SGG225060359 | EUROrack | 25 kVAr | IP00
• IY0SGG250060359 | EUROrack | 50 kVAr | IP00
• IY0SGG275060359 | EUROrack | 75 kVAr | IP00
• IY0SGG310060359 | EUROrack | 100 kVAr | IP00

Características / especificaciones técnicas

• Marca: Ortea Next
• Serie: HP30
• Tipo de producto: Sistema de corrección del factor de potencia con condensadores de polipropileno metalizado de alto gradiente
• Tensión nominal Ue: 480V
• Tensión nominal del condensador Un: 480V
• Tensión máxima de funcionamiento Umax: 528V
• Frecuencia: 60 Hz
• THDIR%: ≤12%
• Variantes automáticas MULTImatic disponibles (ejemplos en kVAr): 75, 150, 225, 300, 375, 450, 525, 600, 675, 750, 825, 900, 975
• Grado de protección MULTImatic: IP4X (unidades listadas)
• Grado de protección EUROrack: IP00 (unidades listadas)
