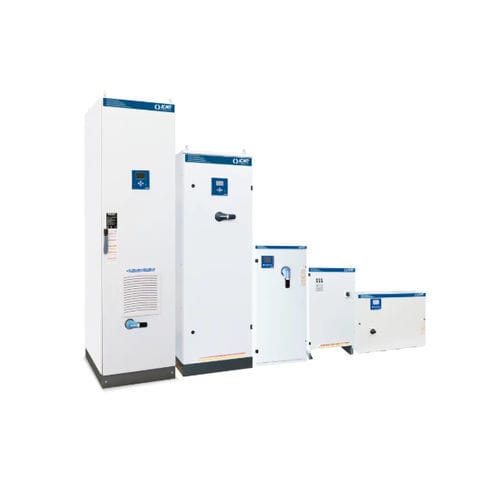

Sistema PFC FV25

Resumen
Soluciones de corrección del factor de potencia con condensadores de polipropileno metalizado High Gradient PLUS, disponibles en versiones fijas, automáticas y en racks para redes de baja tensión.

Especificaciones técnicas
Serie / modelo: FV25
Tecnología de condensadores: polipropileno metalizado High Gradient PLUS
Tensión nominal del sistema (Ue): 400 V
Tensión nominal del condensador (Un): 460 V
Tensión máxima de funcionamiento (Umax): 500 V
Frecuencia de funcionamiento: 50 Hz
THDIR%: 100%
I a 250 Hz (I250Hz%): ≤25%
THDVR%: ≤6%
Frecuencia de desintonización (fD): 180 Hz

Familias de productos — MICROfix (PFC fijo desintonizado)
IB5AFF212550988 | MICROfix | 12,5 kVAr | Icc 50 | IP3X | 30 kg
IB5AFF225050988 | MICROfix | 25 kVAr | Icc 50 | IP3X | 36 kg
IB5AFF250050988 | MICROfix | 50 kVAr | Icc 50 | IP3X | 41 kg

Familias de productos — MULTImatic (PFC automático desintonizado)
IN5VFF288050701 | MULTImatic | 88 kVAr | desconector 250 | Icc 17 | IP4X | 250 kg
IN5VFF322550701 | MULTImatic | 225 kVAr | desconector 630 | Icc 25 | IP4X | 460 kg
IN5VFF340050701 | MULTImatic | 400 kVAr | desconector 2x630 | Icc 25 | IP4X | 800 kg
IN5VFF390050701 | MULTImatic | 900 kVAr | desconector 3x800 | Icc 50 | IP4X | 1560 kg

Familias de productos — MULTImatic IP55 (automático desintonizado, IP55)
IP5VFF288050701 | MULTImatic IP55 | 88 kVAr | desconector 250 | Icc 17 | IP55 | 250 kg
IP5VFF322550701 | MULTImatic IP55 | 225 kVAr | desconector 630 | Icc 25 | IP55 | 460 kg
IP5VFF340050701 | MULTImatic IP55 | 400 kVAr | desconector 2x630 | Icc 25 | IP55 | 800 kg
IP5VFF390050701 | MULTImatic IP55 | 900 kVAr | desconector 3x800 | Icc 50 | IP55 | 1560 kg

Familias de productos — MULTIrack (racks detuned)
IX5VFF225050010 | MULTIrack | 25 kVAr | IP00
IX5VFF237550010 | MULTIrack | 37,5 kVAr | IP00
IX5VFF250050010 | MULTIrack | 50 kVAr | IP00

Notas
Las variantes cubren un amplio rango de potencias reactivas (12,5 kVAr a 900 kVAr). Hay fichas técnicas (PDF) disponibles para cada referencia. La selección depende de la potencia reactiva requerida, la corriente de cortocircuito (Icc) y el grado de protección IP.

Características / especificaciones técnicas

• Serie / modelo: FV25
• Tecnología de condensadores: polipropileno metalizado High Gradient PLUS
• Tensión nominal del sistema (Ue): 400 V
• Tensión nominal del condensador (Un): 460 V
• Tensión máxima de funcionamiento (Umax): 500 V
• Frecuencia de funcionamiento: 50 Hz
• THDIR%: 100%
• I a 250 Hz (I250Hz%): ≤25%
• THDVR%: ≤6%
• Frecuencia de desintonización (fD): 180 Hz
