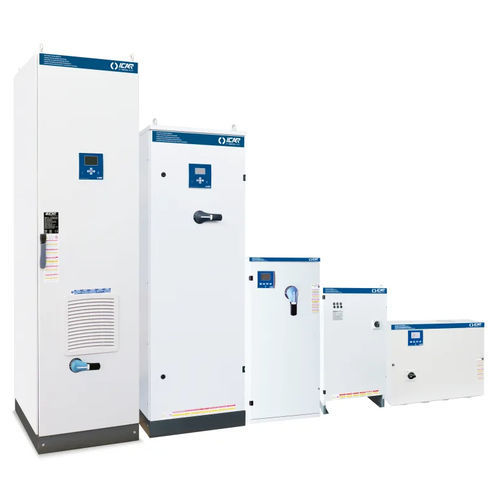

Sistema PFC FV40-60Hz-480V

Descripción
Solución modular de corrección del factor de potencia para redes industriales de 480 V, 60 Hz, con condensadores de polipropileno metalizado de alto gradiente plus. Modelo FV40 integrable con los módulos de control MULTImatic para etapas de potencia reactiva seleccionables.

Modelos disponibles (MULTImatic)
Part number | Nombre | Potencia reactiva (Ue=480V) | Desconectador | Icc | Grado IP | Peso
IN5TGG311060701 | MULTImatic | 110 | 250 | 15 | IP4X | 315
IN5TGG315460701 | MULTImatic | 154 | 400 | 15 | IP4X | 380
IN5TGG319860701 | MULTImatic | 198 | 400 | 15 | IP4X | 460
IN5TGG324260701 | MULTImatic | 242 | 630 | 28 | IP4X | 520
IN5TGG326460701 | MULTImatic | 264 | 630 | 28 | IP4X | 580
IN5TGG330860701 | MULTImatic | 308 | 2x400 | 15 | IP4X | 740
IN5TGG333060701 | MULTImatic | 330 | 2x400 | 15 | IP4X | 770
IN5TGG335260701 | MULTImatic | 352 | 2x400 | 15 | IP4X | 800
IN5TGG339660701 | MULTImatic | 396 | 2x630 | 28 | IP4X | 860
IN5TGG344060701 | MULTImatic | 440 | 2x630 | 28 | IP4X | 920
IN5TGG348460701 | MULTImatic | 484 | 2x630 | 28 | IP4X | 980
IN5TGG352860701 | MULTImatic | 528 | 2x630 | 28 | IP4X | 1040

Características / Especificaciones técnicas

• Tensión nominal Ue: 480 V
• Tensión nominal del condensador Un: 550 V
• Tensión máxima de funcionamiento Umax: 600 V
• Diseñado para redes industriales de 60 Hz
• THDIR: 100%
• I250Hz: ≤25%
• THDVR: ≤6%
• Frecuencia de desintonización fD: 216 Hz
• Configuraciones MULTImatic cubren potencia reactiva 110–528 (Ue=480 V) con distintos desconectadores e Icc
