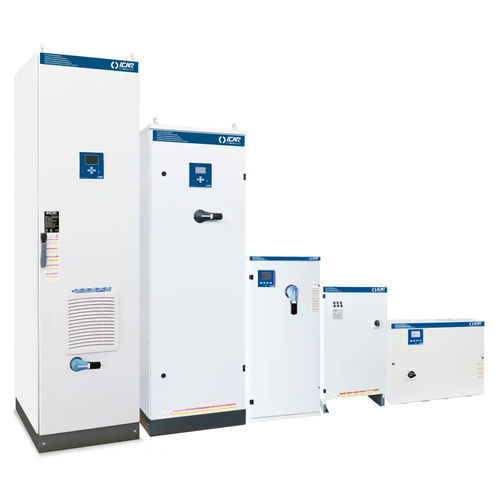

Sistema PFC HP10-60Hz-230V

Resumen
La familia HP10 ofrece soluciones de corrección del factor de potencia (PFC) basadas en condensadores de polipropileno metalizado de alto gradiente para redes de 230 V, 60 Hz. Disponibles en bancos fijos y bancos automáticos en varias series (MICROfix, MICROmatic, MINImatic, MULTImatic). Características eléctricas clave: tensión nominal del condensador Un = 350 V, tensión máxima de servicio Umax = 385 V y THDIR ≤ 20 %. Los equipos se especifican con las protecciones de corte en carga recomendadas, valores de corriente de cortocircuito (Icc) y grados de protección IP para facilitar la integración industrial.

Configuraciones disponibles
PFC fijo — MICROfix (ejemplos)
Part number | Name | Reactive power Ue=230V (kVAr) | Load break switch (A) | Icc | IP degree | Weight (kg)
IB3DBB160060987 | MICROfix | 6 | 40 | 50 | IP3X | 12
IB3DBB180060987 | MICROfix | 8 | 40 | 50 | IP3X | 13
IB3DBB212060987 | MICROfix | 12 | 80 | 50 | IP3X | 15
IB3DBB216060987 | MICROfix | 16 | 80 | 50 | IP3X | 18
IB3DBB220060987 | MICROfix | 20 | 80 | 50 | IP3X | 20

PFC automático — MICROmatic (ejemplos)
Part number | Name | Reactive power Ue=230V (kVAr) | Load break switch (A) | Icc | IP degree | Weight (kg)
IC0ABB150060652 | MICROmatic | 5 | 63 | 50 | IP3X | 12
IC0ABB175060652 | MICROmatic | 7.5 | 63 | 50 | IP3X | 13
IC0ABB210060652 | MICROmatic | 10 | 80 | 50 | IP3X | 16
IC0ABB213060652 | MICROmatic | 13 | 80 | 50 | IP3X | 14
IC0ABB217060652 | MICROmatic | 17 | 80 | 50 | IP3X | 17
IC0ABB220060652 | MICROmatic | 20 | 100 | 50 | IP3X | 18
IC0ABB223060652 | MICROmatic | 23 | 100 | 50 | IP3X | 20
IC0ABB227060652 | MICROmatic | 27 | 100 | 50 | IP3X | 22

PFC automático — MINImatic (ejemplos)
Part number | Name | Reactive power Ue=230V (kVAr) | Load break switch (A) | Icc | IP degree | Weight (kg)
IF0ABB230060652 | MINImatic | 30 | 250 | 9 | IP3X | 41
IF0ABB242060652 | MINImatic | 42 | 250 | 9 | IP3X | 47
IF0ABB251060652 | MINImatic | 51 | 315 | 9 | IP3X | 51
IF0ABB262060652 | MINImatic | 62 | 315 | 9 | IP3X | 54
IF0ABB272060652 | MINImatic | 72 | 400 | 9 | IP3X | 60
IF0ABB278060652 | MINImatic | 78 | 500 | 9 | IP3X | 65
IF0ABB290060652 | MINImatic | 90 | 500 | 9 | IP3X | 69

PFC automático — MULTImatic (ejemplos)
Part number | Name | Reactive power Ue=230V (kVAr) | Load break switch (A) | Icc | IP degree | Weight (kg)
IN0ABB312060700 | MULTImatic | 120 | 800 | 50 | IP4X | 190
IN0ABB315060700 | MULTImatic | 150 | 1250 | 50 | IP4X | 210
IN0ABB318060700 | MULTImatic | 180 | 1250 | 50 | IP4X | 230
IN0ABB321060700 | MULTImatic | 210 | 1250 | 50 | IP4X | 270
IN0ABB324060700 | MULTImatic | 240 | 2x800 | 50 | IP4X | 420
IN0ABB327060700 | MULTImatic | 270 | 2x800 | 50 | IP4X | 500
IN0ABB330060700 | MULTImatic | 300 | 2x1250 | 50 | IP4X | 520
IN0ABB333060700 | MULTImatic | 330 | 2x1250 | 50 | IP4X | 560
IN0ABB336060700 | MULTImatic | 360 | 2x1250 | 50 | IP4X | 580
IN0ABB339060700 | MULTImatic | 390 | 2x1250 | 50 | IP4X | 620
IN0ABB342060700 | MULTImatic | 420 | 2x1250 | 50 | IP4X | 660

Especificaciones técnicas
Tensión nominal Ue: 230 V
Tensión nominal del condensador Un: 350 V
Tensión máxima de servicio Umax: 385 V
Frecuencia: 60 Hz
THDIR%: ≤20 %

• Modelo: HP10 (familia de producto)
• Series disponibles: MICROfix (bancos fijos), MICROmatic (pequeños automáticos), MINImatic (automáticos medios), MULTImatic (automáticos grandes)
• Rango de potencia reactiva (ejemplos): de 5 kVAr a 420 kVAr según serie y configuración
• Grado de protección IP: IP3X para MICROfix/MICROmatic/MINImatic; IP4X para variantes MULTImatic
• Datos por configuración: número de pieza, nombre de serie, potencia reactiva a Ue=230 V, protección de corte en carga recomendada, corriente de cortocircuito (Icc), grado de protección y peso

Notas
Seleccione la configuración en función de la potencia reactiva necesaria, la capacidad Icc y los requisitos IP del sitio. Para soporte de especificación y pedido, proporcione los parámetros de la red (Ue, Icc esperado) y las condiciones de instalación al proveedor.
