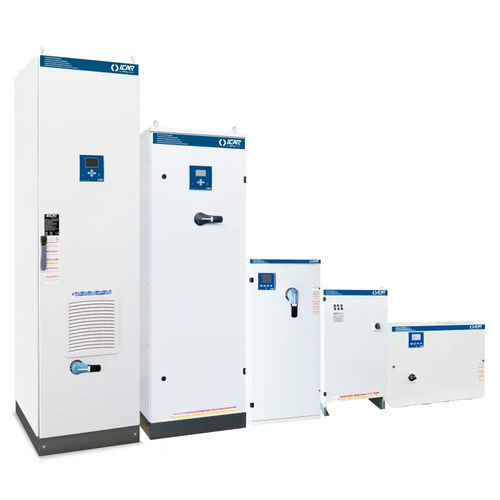

Sistema PFC HP30
Añadir a mis favoritos
Añadir al comparador
Descripción
Descripción
SOLUCIONES DE CORRECCIÓN DEL FACTOR DE POTENCIA CON CONDENSADORES DE POLIPROPILENO METALIZADO DE ALTO GRADIENTE PARA REDES 400-415V.
Descripción del producto
La gama HP30 incluye sistemas de corrección fijos y automáticos y soluciones en rack (MINIrack, MULTIrack, EUROrack). Las configuraciones cubren un amplio rango de potencias reactivas y distintos grados de protección IP para aplicaciones industriales.
Especificaciones técnicas (resumen)
Tensión nominal Ue: 400-415V
Tensión nominal del condensador Un: 550 V
Tensión máxima de servicio Umax: 600 V
Frecuencia: 50 Hz
THDIR%: ≤27%
Corrección fija — SUPERriphaso (tabla)
Código | Nombre | Potencia reactiva Ue=415V | Potencia reactiva Ue=400V | Grado IP | Lista disponible
IA3DRK182550001 | SUPERriphaso | 5 | 4.4 | IP40 | sí
IA3DRK216550001 | SUPERriphaso | 10 | 8.8 | IP40 | sí
Sistemas automáticos — MINImatic (tabla)
Código | Nombre | Potencia reactiva Ue=415V | Potencia reactiva Ue=400V | Desconectador | Icc | Grado IP | Peso (kg) | Lista disponible
IF0TRF280050652 | MINImatic | 49 | 45 | 125 | 9 | IP3X | 41 | sí
IF0TRF311250652 | MINImatic | 68 | 63 | 125 | 9 | IP3X | 47 | sí
IF0TRF313650652 | MINImatic | 82 | 76 | 250 | 9 | IP3X | 51 | sí
IF0TRF316050652 | MINImatic | 97 | 90 | 250 | 9 | IP3X | 54 | sí
IF0TRF319250652 | MINImatic | 117 | 108 | 250 | 9 | IP3X | 60 | sí
IF0TRF321650652 | MINImatic | 126 | 117 | 315 | 9 | IP3X | 65 | sí
IF0TRF324050652 | MINImatic | 146 | 135 | 315 | 9 | IP3X | 69 | sí
IF0TRF327250652 | MINImatic | 165 | 153 | 400 | 9 | IP3X | 78 | sí
IF0TRF332050652 | MINImatic | 194 | 180 | 400 | 9 | IP3X | 88 | sí
MINImatic IP55 (tabla)
Código | Nombre | Potencia reactiva Ue=415V | Potencia reactiva Ue=400V | Desconectador | Icc | Grado IP | Peso (kg) | Lista disponible
IJ0TRF280050654 | MINImatic IP55 | 49 | 45 | 125 | 9 | IP55 | 41 | sí
IJ0TRF311250654 | MINImatic IP55 | 68 | 63 | 125 | 9 | IP55 | 47 | sí
IJ0TRF313650654 | MINImatic IP55 | 82 | 76 | 250 | 9 | IP55 | 51 | sí
IJ0TRF316050654 | MINImatic IP55 | 97 | 90 | 250 | 9 | IP55 | 54 | sí
IJ0TRF319250654 | MINImatic IP55 | 117 | 108 | 250 | 9 | IP55 | 60 | sí
IJ0TRF321650654 | MINImatic IP55 | 126 | 117 | 315 | 9 | IP55 | 65 | sí
IJ0TRF324050654 | MINImatic IP55 | 146 | 135 | 315 | 9 | IP55 | 69 | sí
IJ0TRF327250654 | MINImatic IP55 | 165 | 153 | 400 | 9 | IP55 | 78 | sí
IJ0TRF332050654 | MINImatic IP55 | 194 | 180 | 400 | 9 | IP55 | 88 | sí
MULTImatic (tabla)
Código | Nombre | Potencia reactiva Ue=415V | Potencia reactiva Ue=400V | Desconectador | Icc | Grado IP | Peso (kg) | Lista disponible
IN2DRF332050700 | MULTImatic | 194 | 180 | 400 | 25 | IP4X | 252 | sí
IN2DRF340050700 | MULTImatic | 243 | 225 | 630 | 25 | IP4X | 274 | sí
IN2DRF348050700 | MULTImatic | 292 | 270 | 630 | 25 | IP4X | 300 | sí
IN2DRF356050700 | MULTImatic | 340 | 315 | 800 | 50 | IP4X | 320 | sí
IN2DRF364050700 | MULTImatic | 389 | 360 | 800 | 50 | IP4X | 340 | sí
IN2DRF372050700 | MULTImatic | 437 | 405 | 1250 | 50 | IP4X | 526 | sí
IN2DRF380050700 | MULTImatic | 486 | 450 | 1250 | 50 | IP4X | 552 | sí
IN2DRF388050700 | MULTImatic | 535 | 495 | 1250 | 50 | IP4X | 574 | sí
IN2DRF396050700 | MULTImatic | 583 | 540 | 1250 | 50 | IP4X | 600 | sí
IN2DRF410450700 | MULTImatic | 632 | 585 | 2x800 | 50 | IP4X | 620 | sí
IN2DRF411250700 | MULTImatic | 680 | 630 | 2x800 | 50 | IP4X | 640 | sí
IN2DRF412050700 | MULTImatic | 729 | 675 | 2x800 | 50 | IP4X | 660 | sí
IN2DRF412850700 | MULTImatic | 778 | 720 | 2x800 | 50 | IP4X | 680 | sí
IN2DRF413650700 | MULTImatic | 826 | 765 | 2x1250 | 50 | IP4X | 705 | sí
IN2DRF414450700 | MULTImatic | 875 | 810 | 2x1250 | 50 | IP4X | 730 | sí
IN2DRF415250700 | MULTImatic | 923 | 855 | 2x1250 | 50 | IP4X | 755 | sí
IN2DRF416050700 | MULTImatic | 972 | 900 | 2x1250 | 50 | IP4X | 780 | sí
IN2DRF416850700 | MULTImatic | 1021 | 945 | 2x1250 | 50 | IP4X | 805 | sí
IN2DRF417650700 | MULTImatic | 1069 | 990 | 2x1250 | 50 | IP4X | 830 | sí
IN2DRF418450700 | MULTImatic | 1118 | 1035 | 2x1250 | 50 | IP4X | 855 | sí
IN2DRF419250700 | MULTImatic | 1166 | 1080 | 2x1250 | 50 | IP4X | 880 | sí
MULTImatic IP55 (tabla)
Código | Nombre | Potencia reactiva Ue=415V | Potencia reactiva Ue=400V | Desconectador | Icc | Grado IP | Peso (kg) | Lista disponible
IP2DRF332050700 | MULTImatic IP55 | 194 | 180 | 400 | 25 | IP55 | 252 | sí
IP2DRF340050700 | MULTImatic IP55 | 243 | 225 | 630 | 25 | IP55 | 274 | sí
IP2DRF348050700 | MULTImatic IP55 | 292 | 270 | 630 | 25 | IP55 | 300 | sí
IP2DRF356050700 | MULTImatic IP55 | 340 | 315 | 800 | 50 | IP55 | 320 | sí
IP2DRF364050700 | MULTImatic IP55 | 389 | 360 | 800 | 50 | IP55 | 340 | sí
IP2DRF372050700 | MULTImatic IP55 | 437 | 405 | 1250 | 50 | IP55 | 526 | sí
IP2DRF380050700 | MULTImatic IP55 | 486 | 450 | 1250 | 50 | IP55 | 552 | sí
IP2DRF388050700 | MULTImatic IP55 | 535 | 495 | 1250 | 50 | IP55 | 574 | sí
IP2DRF396050700 | MULTImatic IP55 | 583 | 540 | 1250 | 50 | IP55 | 600 | sí
IP2DRF410450700 | MULTImatic IP55 | 632 | 585 | 2x800 | 50 | IP55 | 620 | sí
IP2DRF411250700 | MULTImatic IP55 | 680 | 630 | 2x800 | 50 | IP55 | 640 | sí
IP2DRF412050700 | MULTImatic IP55 | 729 | 675 | 2x800 | 50 | IP55 | 660 | sí
IP2DRF412850700 | MULTImatic IP55 | 778 | 720 | 2x800 | 50 | IP55 | 680 | sí
IP2DRF413650700 | MULTImatic IP55 | 826 | 765 | 2x1250 | 50 | IP55 | 705 | sí
IP2DRF414450700 | MULTImatic IP55 | 875 | 810 | 2x1250 | 50 | IP55 | 730 | sí
IP2DRF415250700 | MULTImatic IP55 | 923 | 855 | 2x1250 | 50 | IP55 | 755 | sí
IP2DRF416050700 | MULTImatic IP55 | 972 | 900 | 2x1250 | 50 | IP55 | 780 | sí
IP2DRF416850700 | MULTImatic IP55 | 1021 | 945 | 2x1250 | 50 | IP55 | 805 | sí
IP2DRF417650700 | MULTImatic IP55 | 1069 | 990 | 2x1250 | 50 | IP55 | 830 | sí
IP2DRF418450700 | MULTImatic IP55 | 1118 | 1035 | 2x1250 | 50 | IP55 | 855 | sí
IP2DRF419250700 | MULTImatic IP55 | 1166 | 1080 | 2x1250 | 50 | IP55 | 880 | sí
Racks - MINIrack (tabla)
Código | Nombre | Potencia reactiva Ue=415V | Potencia reactiva Ue=400V | Grado IP | Lista disponible
IW0SRK216050000 | MINIrack | 9.5 | 9 | IP00 | sí
IW0SRK232050000 | MINIrack | 19 | 18 | IP00 | sí
IW0SRK2560050000 | MINIrack | 34 | 32 | IP00 | sí
IW0SRK280050268 | MINIrack | 47 | 45 | IP00 | sí
Racks - MULTIrack (tabla)
Código | Nombre | Potencia reactiva Ue=415V | Potencia reactiva Ue=400V | Grado IP | Lista disponible
IX2DRK280050000 | MULTIrack | 47 | 45 | IP00 | sí
IX2DRK316050000 | MULTIrack | 95 | 90 | IP00 | sí
Racks - EUROrack (tabla)
Código | Nombre | Potencia reactiva Ue=415V | Grado IP | Lista disponible
IY0SQK240050359 | EUROrack | 25 | IP00 | sí
IY0SQK280050359 | EUROrack | 50 | IP00 | sí
IY0SQK312050805 | EUROrack | 75 | IP00 | sí
IY0SQK316050359 | EUROrack | 100 | IP00 | sí
