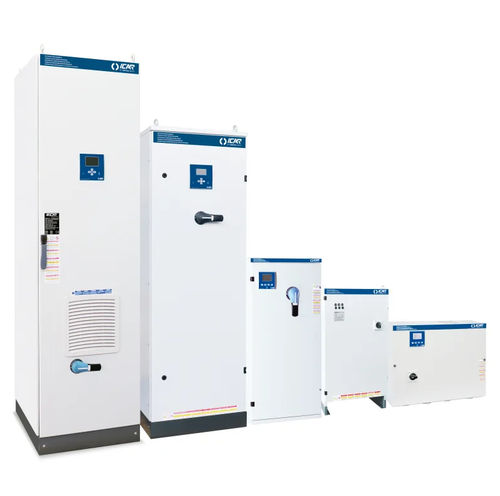

Sistema PFC FH20-60Hz-230V

Descripción general
La corrección del factor de potencia mejora la eficiencia energética, reduce las caídas de tensión y las armónicas de corriente, y ayuda a evitar penalizaciones en la facturación por un factor de potencia deficiente.

Producto
SOLUCIONES DE CORRECCIÓN DEL FACTOR DE POTENCIA CON CONDENSADORES METALIZADOS DE POLIPROPILENO DE ALTO GRADIENTE — familia MULTImatic.

Especificaciones técnicas
Tensión nominal Ue: 230 V
Tensión nominal del condensador Un: 350 V
Tensión máxima de servicio Umax: 385 V
Frecuencia: 60 Hz
THDIR%: 100%
I250Hz%: ≤25%
THDVR%: ≤6%
Frecuencia de desafinación fD: 216 Hz

MULTImatic - Configuraciones disponibles (selección)
Número de pieza | Potencia reactiva Ue=230V | Interruptor de carga | Icc | Grado IP | Peso
IN7ABB288060701 | 88 VA | 400 | 25 | IP4X | 250 kg
IN7ABB313860701 | 138 VA | 630 | 25 | IP4X | 315 kg
IN7ABB318860701 | 188 VA | 800 | 50 | IP4X | 380 kg
IN7ABB323860701 | 238 VA | 1250 | 50 | IP4X | 460 kg
IN7ABB328860701 | 288 VA | 1250 | 50 | IP4X | 520 kg
IN7ABB335060701 | 350 VA | 2x800 | 50 | IP4X | 740 kg
IN7ABB340060701 | 400 VA | 2x800 | 50 | IP4X | 800 kg
IN7ABB345060701 | 450 VA | 2x1250 | 50 | IP4X | 860 kg
IN7ABB350060701 | 500 VA | 2x1250 | 50 | IP4X | 920 kg
IN7ABB355060701 | 550 VA | 2x1250 | 50 | IP4X | 980 kg
IN7ABB360060701 | 600 VA | 2x1250 | 50 | IP4X | 1040 kg

Características / detalles técnicos

• Tensión nominal (Ue): 230 V
• Tensión nominal del condensador (Un): 350 V
• Tensión máxima de servicio (Umax): 385 V
• Frecuencia: 60 Hz
• THDIR%: 100%
• I250Hz%: ≤25%
• THDVR%: ≤6%
• Frecuencia de desafinación (fD): 216 Hz
• Configuraciones MULTImatic disponibles con potencias reactivas de 88 VA a 600 VA (ver selección arriba)
• El interruptor de carga y la corriente de cortocircuito (Icc) varían según la configuración
• Grado de protección para las configuraciones listadas: IP4X
