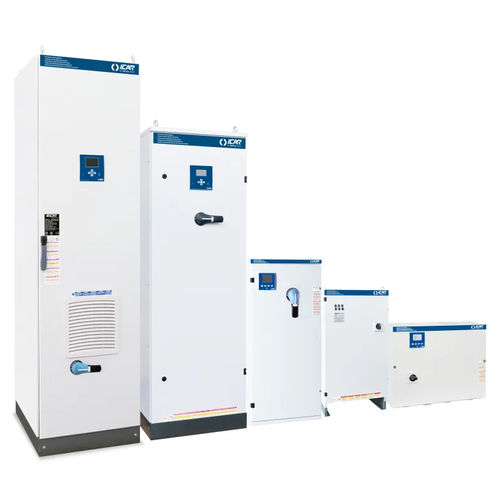

Módulo PFC FH30.S

Resumen
Soluciones de corrección del factor de potencia con condensadores de polipropileno metalizado de alto gradiente, diseñadas para redes industriales de 400–415 V. Las variantes MULTImatic ofrecen una gama de potencias reactivas con opciones de conmutación y protección integradas.

Especificaciones técnicas (resumen)
Tensión nominal Ue: 400-415 V
Tensión nominal del condensador Un: 550 V
Tensión máxima de funcionamiento Umax: 600 V
Frecuencia: 50 Hz
THDIR%: 100%
I250Hz%: >25%
THDVR%: ≤6%
Frecuencia de desintonización fD: 135 Hz

Tabla MULTImatic — Variantes disponibles (selección)
Código | Nombre | Potencia reactiva Ue=415V | Potencia reactiva Ue=400V | Desconectador | Icc | Grado IP | Peso
IU7JFF260050872 | MULTImatic | 65 | 60 | 250 | 17 | IP4X | 260 kg
IU7JFF310050872 | MULTImatic | 107 | 100 | 250 | 17 | IP4X | 300 kg
IU7JFF314050872 | MULTImatic | 150 | 140 | 400 | 25 | IP4X | 350 kg
IU7JFF318050872 | MULTImatic | 193 | 180 | 400 | 25 | IP4X | 380 kg
IU7JFF322050872 | MULTImatic | 235 | 220 | 630 | 25 | IP4X | 400 kg
IU7JFF324050872 | MULTImatic | 257 | 240 | 630 | 25 | IP4X | 420 kg
IU7JFF328050872 | MULTImatic | 300 | 280 | 2x400 | 25 | IP4X | 670 kg
IU7JFF332050872 | MULTImatic | 342 | 320 | 2x400 | 25 | IP4X | 700 kg
IU7JFF336050872 | MULTImatic | 385 | 360 | 2x630 | 25 | IP4X | 725 kg
IU7JFF340050872 | MULTImatic | 428 | 400 | 2x630 | 25 | IP4X | 760 kg
IU7JFF344050872 | MULTImatic | 471 | 440 | 2x630 | 25 | IP4X | 780 kg
IU7JFF348050872 | MULTImatic | 514 | 480 | 2x630 | 25 | IP4X | 800 kg

Características / especificaciones técnicas

• Sistema: soluciones de corrección del factor de potencia que utilizan condensadores de polipropileno metalizado de alto gradiente.
• Tensión nominal de alimentación Ue: 400-415 V.
• Tensión nominal del condensador Un: 550 V; tensión máxima de funcionamiento Umax: 600 V.
• Frecuencia de trabajo: 50 Hz.
• THDIR%: 100%.
• I250Hz%: >25%.
• THDVR%: ≤6%.
• Frecuencia de desintonización fD: 135 Hz.
• Variantes MULTImatic disponibles cubriendo potencias reactivas de 60 a 514 kVAr según Ue, con diferentes desconectadores e valores Icc; protección IP4X; peso variable según referencia.
• Fichas técnicas / tarjetas de listados (PDF) disponibles para cada referencia MULTImatic.
