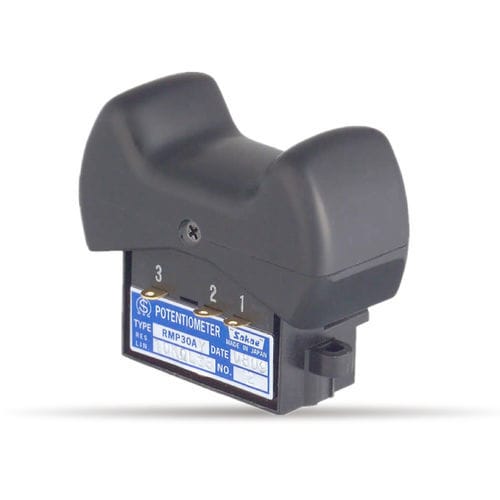

Potenciómetro monovuelta RMP30A

manualde bajo consumode plástico conductor

Producto
RMP30A es un potenciómetro de 1 vuelta en plástico conductor, de tipo basculante, diseñado para la detección de posición angular y el ajuste de resistencia. Apto para montaje con tornillos en aplicaciones de bajo coste.

Características

• Elemento resistivo: plástico conductor
• Mecanismo: tipo basculante
• Una sola vuelta (1-turn)
• Montaje por tornillo
• Artículo de bajo coste

Especificaciones generales
Valor de resistencia estándar: 10KΩ
Valores disponibles: 1K, 2K, 5K, 20KΩ
Tolerancia resistencia total: ±15%
Tolerancia de linealidad independiente: ±3%
Suavidad de salida: < 0,2% respecto a la tensión de entrada
Variación de resistencia de contacto: < 5% C.R.V.
Potencia: 0,1 W
Recorrido eléctrico: 30° ±5°
Rango de ángulo operativo: ±15° a ±19° desde la posición central
Precisión de retorno al centro: 50% ±3%
Resistencia de aislamiento: > 1.000 MΩ (500 V CC)
Resistencia dieléctrica: 1 minuto a 500 V CA
Par de accionamiento: aprox. 24–30 mN·m (perilla tipo D: aprox. 49–60 mN·m)
Masa: aprox. 20 g

Especificaciones ambientales
Coeficiente de temperatura de la resistencia: ±400 ppm/°C
Rango de temperatura de funcionamiento: -20°C a +60°C
Vibración: 10–55 Hz, 98 m/s²
Impacto: 294 m/s²
Grado de protección: IP40 estándar (opción IP54)
Vida útil: aprox. 2.000.000 operaciones

Especificaciones especiales disponibles

• Tap adicional (hasta 1)
• Mayor par de accionamiento (no disponible para perilla tipo D)
• Carcasa simple sellada
• Formas externas personalizadas (formas de perilla, etc.)

Dimensiones
Dibujo de dimensiones disponible para RMP30A.

Detalles técnicos

• Modelo: RMP30A
• Tipo: potenciómetro de 1 vuelta, plástico conductor (basculante)
• Resistencia estándar: 10KΩ (otros: 1K, 2K, 5K, 20K)
• Tolerancia resistencia total: ±15%
• Tolerancia de linealidad: ±3%
• Suavidad de salida: <0,2% vs tensión de entrada
• Variación de resistencia de contacto: <5% C.R.V.
• Potencia: 0,1 W
• Recorrido eléctrico: 30° ±5°
• Ángulo de funcionamiento: ±15°～±19° desde el centro
• Precisión retorno centro: 50% ±3%
• Resistencia de aislamiento: >1.000 MΩ (500 V CC)
• Resistencia dieléctrica: 1 min a 500 V CA
• Par de funcionamiento: aprox. 24–30 mN·m (D: 49–60 mN·m)
• Masa: aprox. 20 g
• Coef. temp. resistencia: ±400 ppm/°C
• Temperatura operación: -20°C a +60°C
• Vibración / Impacto: 10–55 Hz, 98 m/s² / 294 m/s²
• Protección: IP40 estándar (IP54 opción)
• Vida útil: ≈2.000.000 operaciones
