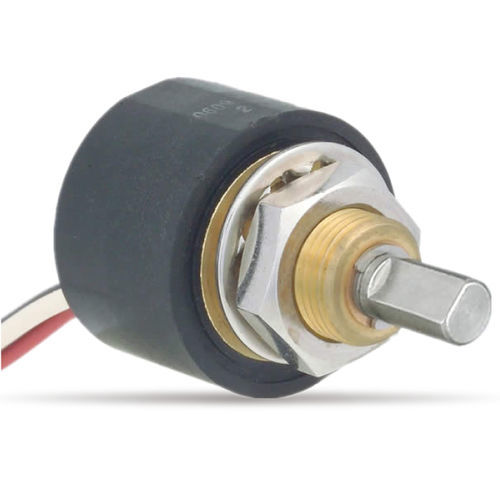

Potenciómetro monovuelta HSM30 series

manualde efecto hallpara aplicaciones industriales

Resumen

• Potenciómetro rotativo magnético sin contacto (efecto Hall) para detección de posición en aplicaciones industriales.
• Modelo HSM30 — 1 vuelta, montaje por buje, rotación mecánica continua de 360°.
• Disponible con salida simple o doble; múltiples opciones de salidas y tensión de alimentación.

Características clave

• Detección sin contacto de tipo Hall para mayor vida útil y señal estable.
• Medición de posición de una sola vuelta con rotación continua de 360°.
• Opciones de montaje por buje o brida para integración en panel o eje.
• Bajo par de giro y elevada vida útil en rotación (~50 000 000 ciclos).

Especificaciones generales
Consumo de corriente: salida simple máx. 16 mA; salida doble máx. 32 mA.
Tolerancia de linealidad independiente: ±0,5% FS (FS = 360°).
Ángulo mecánico de giro: 360° (continuo).
Ángulo eléctrico efectivo: 360° (continuo).
Tensión de alimentación: 5V ±10% DC (opciones: 12V, 24V).
Resistencia de carga: >10 kΩ.
Rango de salida efectivo: 10%±3% ～ 90%±3% Vin.
Característica de temperatura de salida: dentro de ±0,3% Vout/FS.
Temperatura de funcionamiento: -40°C a +120°C.
Temperatura de almacenamiento: -40°C a +120°C.
Masa: aprox. 45 g (HSM30F).
Par de giro: <5 mN·m (50 gf·cm).

Especificaciones ambientales
Choque térmico: 5 ciclos -50°C a +125°C.
Exposición a baja temperatura: 24 horas a -50°C.
Exposición a alta temperatura: 1 000 horas a +125°C.
Vibración: 10–2000 Hz, 196 m/s², 12 horas.
Impacto: 980 m/s², 6 ms (18 veces).
Vida útil en rotación: aprox. 50 000 000 ciclos.
Tolerancia EMS: 100 V/m (80 MHz–1 GHz, 1 kHz seno, 80% AM).
Tolerancia ESD: ±8 kV contacto / ±15 kV aire (según IEC 61000-4-2).

Especificaciones especiales disponibles
Ángulos eléctricos especiales: 90°, 180°, 270° o ángulos personalizados.
Eje con mecanizado especial.
Salidas especiales: PWM, cruzado, paralelo, doble salida independiente.
Tensiones especiales: 12V, 24V.
Modo de bajo consumo: modo lento con consumo reducido (≤ 11 mA).

Características / especificaciones técnicas

• Modelo: HSM30
• Tipo: potenciómetro magnético sin contacto 1 vuelta (efecto Hall)
• Tensión de alimentación (estándar): 5V ±10% DC
• Salidas: simple o doble; salidas especiales disponibles bajo pedido
• Linealidad: ±0,5% FS (FS = 360°)
• Ángulo eléctrico: 360° estándar (ángulos especiales disponibles)
• Temperatura de funcionamiento: -40°C a +120°C
• Vida en rotación: ≈50 000 000 ciclos
• Masa: ≈45 g (HSM30F)
• Par de giro: <5 mN·m (50 gf·cm)
