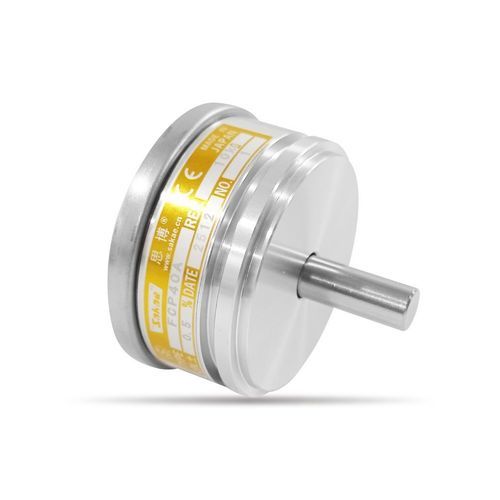

Potenciómetro monovuelta FCP40A

manualde plástico conductor

Producto
Potenciómetro plástico conductor de 1 vuelta FCP40A — montaje para servomotor.

Características

• Una vuelta, montaje para servomotor
• Elemento resistivo en plástico conductor
• Bajo par de arranque y salida suave

Especificaciones generales
Rango de resistencias estándar: 1K, 2K, 5K, 10K (Ω)
Valores prácticos especiales: 500, 20K, 50K, 100K, 200K (Ω)
Tolerancia total de resistencia: Clase estándar ±10% (K)
Tolerancia de linealidad independiente: ±0.5% / ±0.25% / ±0.1%
Resolución: Esencialmente infinita
Suavidad de salida: <0.1% (respecto a la tensión de entrada)
Variación de resistencia de contacto: <2% C.R.V.
Potencia nominal: 2.0 W
Recorrido eléctrico: 340° ±5°
Recorrido mecánico: 360° (rotación continua)
Resistencia de aislamiento: >1000 MΩ (1000 V DC)
Resistencia dieléctrica: 1 minuto a 1000 V AC
Par de arranque: <3 mN·m (30 gf·cm)
Coeficiente de temperatura de la resistencia: ±400 ppm/°C
Masa: aprox. 60 g

Especificaciones especiales disponibles

• Tipos de eje especiales: salida de eje frontal y trasera; eje trasero Ø6 mm longitud 15 mm; diámetro de eje Ø6,35 mm (inch); mecanizado especial
• Recorrido eléctrico especial (personalizable)
• Tap extra: disponible hasta 3 taps
• Con tope: ángulo de giro 320°, resistencia del tope 0.9 N·m (9 kgf·cm)
• Multigang: disponible hasta 7 grupos (longitud de carcasa +12 mm por grupo)

Resumen técnico

• Modelo: FCP40A
• Tipo: Potenciómetro plástico conductor de 1 vuelta (montaje para servomotor)
• Opciones de resistencia: estándar 1K/2K/5K/10K Ω; especiales 500/20K/50K/100K/200K Ω
• Tolerancia total: ±10% (K)
• Linealidad: ±0.5% / ±0.25% / ±0.1%
• Potencia nominal: 2.0 W
• Recorrido eléctrico: 340° ±5°
• Recorrido mecánico: 360° continuo
• Resistencia de aislamiento: >1000 MΩ (1000 V DC)
• Resistencia dieléctrica: 1000 V AC, 1 min
• Variación de resistencia de contacto: <2% C.R.V.
• Suavidad de salida: <0.1%
• Par de arranque: <3 mN·m (30 gf·cm)
• Coeficiente de temperatura: ±400 ppm/°C
• Peso: aprox. 60 g
