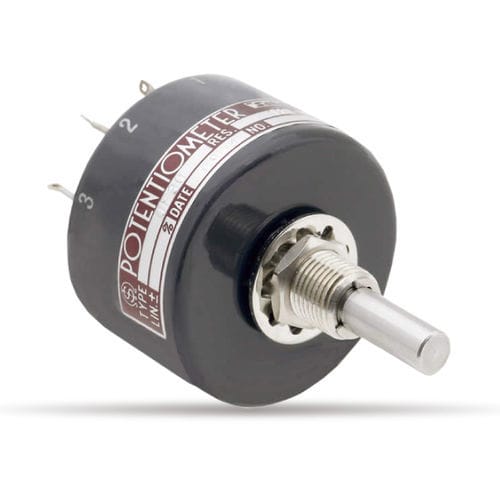

Potenciómetro monovuelta OF30

manualde alambre bobinadode alambre bobinado

Producto
OF30 — potenciómetro relleno de aceite para detección de posición rotativa y aplicaciones de ajuste de resistencia.

Características clave

• Monovuelta
• Elemento resistivo bobinado (wirewound)
• Montaje con casquillo (bushing)

Especificaciones generales

• Rango de resistencias estándar: 500Ω ~ 10KΩ
• Valor práctico máximo: 20KΩ
• Tolerancia total de resistencia: Estándar ±10% (K), Precisión ±5% (J)
• Tolerancia de linealidad independiente: Estándar ±2,0%, Precisión ±0,5%
• Potencia nominal: 0,75 W
• Ruido: <100Ω E.N.R.
• Recorrido eléctrico: 280° ±5°
• Recorrido mecánico: 360° continuo
• Resistencia de aislamiento: >100 MΩ (1000 V DC)
• Resistencia dieléctrica: 1 minuto a 1000 V AC
• Par de arranque: <30 mN·m (300 gf·cm)
• Coeficiente de temperatura de resistencia: ±20 p.p.m./°C
• Masa: aprox. 40 g

Especificaciones especiales disponibles

• Valores de resistencia especiales bajos: 50Ω–200Ω
• Tipos de eje especiales: diámetro de eje φ3.175 mm, casquillo en dimensiones en pulgadas, mecanizados especiales en el eje
• Recorrido eléctrico personalizado (bajo pedido)
• Tap extra: hasta 1 tap adicional
• Opción con tope: ángulo de giro 300° y par de tope 0,3 N·m (3 kgf·cm)

Aplicaciones
Apto para cuadros de control industriales, detección de posición, instrumentación y otras aplicaciones que requieran un potenciómetro monovuelta compacto amortiguado con aceite.

Información de pedido
Modelo: OF30. Especificaciones estándar y personalizadas disponibles; solicite la hoja de datos y los planos de dimensiones al pedir o contacte con ventas para personalización y cantidades mínimas.
