- Encoder de ángulo absoluto
- SENTOP by Shanghai Sibo M&E Co., Ltd.

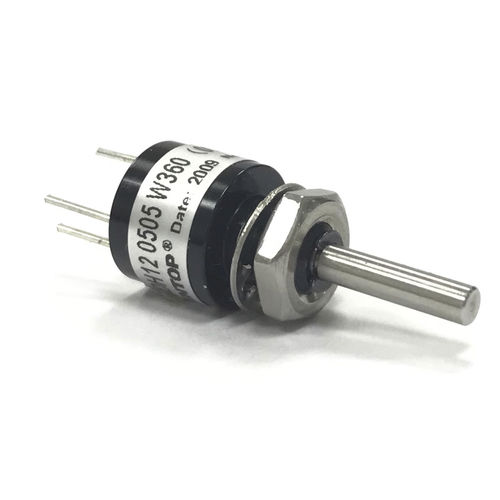

Encoder de ángulo absoluto WDH12magnéticopotenciométrico12 bits
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- absoluto
- Tecnología
- magnético, potenciométrico
- N.º de revoluciones de los codificadores absolutos
- 12 bits
- Construcción
- sin contacto, monovuelta, con árbol macizo
- Señal de salida
- analógico, con salidas de tensión
- Tensión de alimentación
- 5 V CC
- Material
- de acero inoxidable, de aluminio
- Nivel de protección
- antideflagrante, reforzado, de resistencia a los impactos, para entorno difícil, seguro, IP54, robusto
- Aplicaciones
- para la industria, para motor, para OEM, para entornos difíciles, de exterior
- Otras características
- compacto, en miniatura
- Diámetro de la carcasa
12 mm
(0,47 in)- Diámetro del eje
3 mm
(0,12 in)- Largo
39,8 mm
(1,567 in)- Velocidad de rotación
Mín.: 0 rpm
(0 rad.min-1)Máx.: 1.500 rpm
(9.425 rad.min-1)- Temperatura de proceso
Mín.: -30 °C
(-22 °F)Máx.: 125 °C
(257 °F)
Descripción
Potenciómetro sin contacto de 1 vuelta serie WDH12 (patentado)
- Sensor magnético rotativo
- Versión económica
- Tamaño de bolsillo, diámetro de la carcasa Φ12mm
- Montaje en casquillo
- Dirección de salida: Sentido horario (W), Sentido antihorario (C)
- Ángulo eléctrico efectivo: Cualquier ángulo dentro de 360
Especificaciones mecánicas generales
- Ángulo mecánico: 360° (sin fin)
- Grado de protección: IP54
- Par de funcionamiento: <2,5mN.m
- Velocidad máxima: 1500 rpm
- Vida útil: 20.000.000
Especificaciones medioambientales
- Temperatura de funcionamiento: -30°C~+125°C
- Temperatura de almacenamiento: -30°C~+125°C
Especificaciones eléctricas de Genearal
- Modelo estándar: WDH12 0505 W360
- Tensión de entrada: 5V±10%
- Señal de salida: 0~5V
- Consumo de corriente (sin carga): <16mA
- Desviación de salida de ambos extremos: 10KΩ
- Ángulo eléctrico efectivo: 360
- Tolerancia de linealidad independiente: ±0,3
- Resolución: 4096（12bit)
- Velocidad de actualización: 0.3ms
Especificaciones especiales disponibles
- Longitud especial del eje.
- Diámetro especial o mecanizado especial en el eje (como eje ranurado, engrasado, etc.)
Para otros requisitos especiales, póngase en contacto con nosotros en trade1@sakae.cn
---
