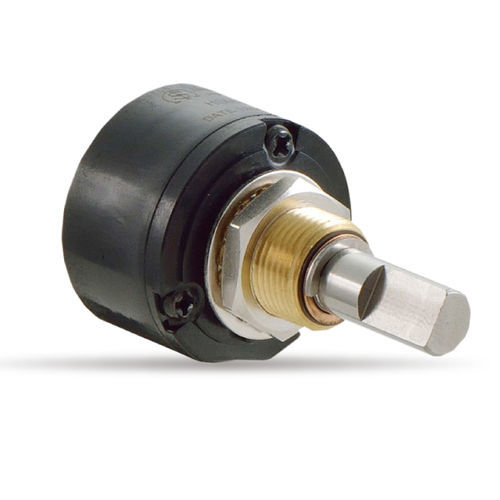

Potenciómetro rotativo HSM22

manualde efecto hallpara aplicaciones industriales

HSM22 POT magnético sin contacto de 1 vuelta. Características: ★ Sensor magnético de giro (efecto Hall) ★ Una vuelta ★ Montaje en casquillo Especificaciones generales Consumo de corriente - Salida simple: Max. 16mA, Salida doble: Máx. 32mA Tolerancia de linealidad independiente - ±0,5%FS(FS=360°) Ángulo de rotación mecánica - 360°(sin fin) Ángulo eléctrico efectivo - 360°(sin fin) Tensión aplicada - 5V±10%C.C. Resistencia de carga - >10KO Salida efectiva - 10%±3% ~ 90%±3% Vin Características de temperatura de salida - Dentro de ±0,3%Vout/FS Masa - Aprox. 20g Par de rotación - <5mNm (SOgf-cm) Especificaciones ambientales Choque térmico - 5 ciclos -40°C~+105°C Exposición a baja temperatura - 24 horas a - 40°C Exposición a alta temperatura - 1.000 horas a +105°C Vibración - 10-2000Hz 196m/s212 horas Choque - 980m/s2 6ms(18)X) Vida útil de rotación - Aprox. 50.000.000 Tolerancia EMS - 100V/m(80MHz~ 1GHz 1kHz Sinwave80% Amplitude Modulation) Tolerancia ESD ±8kV descarga de contacto /±1SkV descarga aérea (Basado en IEC 61000-4-2)
