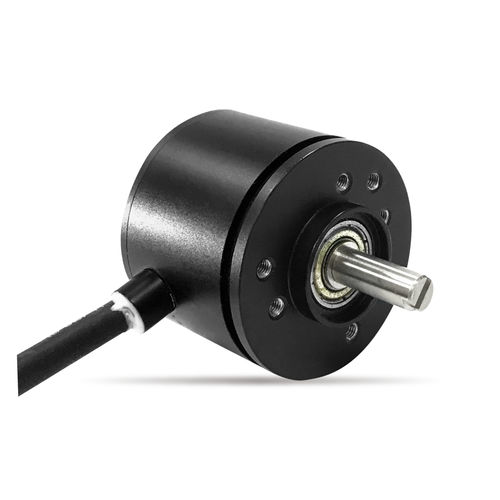

Potenciómetro monovuelta R40B

manualde efecto hallpara aplicaciones industriales

Nombre del producto
R40B — potenciómetro magnético sin contacto de 1 vuelta (efecto Hall) para medición angular en aplicaciones industriales. Protección IP67 y giro mecánico continuo 360° para operación fiable en entornos exigentes.

Características

• Sensor rotativo magnético (efecto Hall)
• Alto grado de protección (IP67)
• Una pareja de rodamientos de bolas de precisión
• Montaje servo y fijación por tornillo
• Múltiples opciones de señal de salida (analógicas y digitales)
• Salida de cable lateral blindada

Especificaciones mecánicas generales
Ángulo mecánico: 360º (rotación continua)
Grado de protección: IP67
Par de funcionamiento: <1 mN·m
Esperanza de vida: 100.000.000 ciclos
Masa: aprox. 120 g
Material de carcasa: aleación de aluminio anodizada
Material del eje: acero inoxidable

Especificaciones ambientales
Rango de temperatura de funcionamiento: -40℃ a +85℃
Rango de temperatura de almacenamiento: -40℃ a +85℃
Resistencia ESD: descarga por contacto ±8KV, descarga aérea ±15KV (EN61000-4-2:2009)
Resistencia EMS: 10 V/m (80 MHz–1 GHz, 1 kHz 80% AM) (EN61000-4-3:2006+A1:2010)

Especificaciones eléctricas generales
Modelo estándar: R40B 0505 W360 (otras opciones de entrada/salida disponibles — ver variantes)
Tensión de entrada (0505): 5V ±10%
Señal de salida (0505): 0–100% Vcc
Consumo (sin carga): <16 mA
Desviación en los extremos: <1% · VCC
Resistencia de carga: >100 kΩ
Ángulo eléctrico efectivo: 360º
Tolerancia de linealidad independiente: ±0.3%
Resolución: 4096 (12 bits)
Tasa de actualización: 0.3 ms
Resistencia de aislamiento: >1000 MΩ (500 V D.C.)
Resistencia dieléctrica: 1 min (500 V A.C.)

Tensión de entrada / Señal de salida (códigos)
0505: 5V ±10% / 0–100% Vcc
2410: 15–30V / 0–10V
2405: 9–30V / 0–5V
2442: 15–30V / 4–20 mA

Especificaciones especiales disponibles

• Señales analógicas especiales: p. ej. 1010 (10V entrada, 0–10V salida), 0305 (3,3V entrada, 0–5V salida), PWM
• Otras señales de salida: incremental, SSI, SPI, RS485, RS422, CAN, USB
• Ejes especiales: longitudes, diámetros o mecanizados personalizados (ranurado, aplanado, etc.)
• Ángulos mecánicos especiales: versiones con tope (p. ej. 345°, 270°, 180°, 90°) y otros ángulos personalizables

Características / especificaciones técnicas

• Modelo: R40B
• Tipo: potenciómetro magnético sin contacto de 1 vuelta (efecto Hall)
• Ángulo mecánico: 360° (rotación continua)
• Grado de protección: IP67
• Par de funcionamiento: <1 mN·m
• Velocidad máxima: 6000 rpm (según variantes)
• Esperanza de vida: 100.000.000 ciclos
• Masa: aprox. 120 g
• Carcasa: aleación de aluminio anodizada
• Eje: acero inoxidable
• Entrada/salida estándar (0505): 5V ±10% / 0–100% Vcc
• Resolución: 4096 (12-bit); Linealidad: ±0.3%; Tasa de actualización: 0.3 ms
• ESD/EMS: Contacto ±8KV / Aire ±15KV; EMS 10 V/m (80 MHz–1 GHz)
