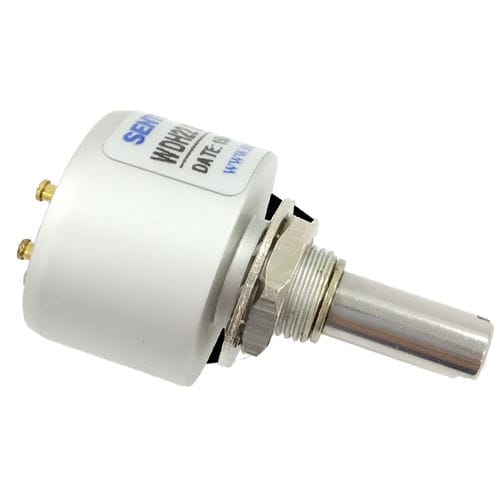

Encoder de ángulo absoluto WDH22B
magnéticopotenciométrico12 bits

encoder de ángulo absoluto
encoder de ángulo absoluto
encoder de ángulo absoluto
Añadir a mis favoritos
Añadir al comparador

Más información en la página web de SENTOP by Shanghai Sibo M&E Co., Ltd.

Características

Tipo
absoluto
Tecnología
magnético, potenciométrico
N.º de revoluciones de los codificadores absolutos
12 bits
Construcción
sin contacto, monovuelta, con árbol macizo
Señal de salida
analógico, con salidas de tensión
Tensión de alimentación
5 V CC
Material
de acero inoxidable, de aluminio
Nivel de protección
antideflagrante, reforzado, de resistencia a los impactos, resistente a las vibraciones, para entorno difícil, seguro, IP40, robusto
Aplicaciones
para la industria, para motor, para OEM, para entornos difíciles, de exterior
Otras características
compacto
Diámetro de la carcasa

22 mm
(0,87 in)

Diámetro del eje

6 mm
(0,24 in)

Largo

38,8 mm
(1,528 in)

Velocidad de rotación

Máx.: 1.500 rpm
(9.425 rad.min-1)

Mín.: 0 rpm
(0 rad.min-1)

Temperatura de proceso

Máx.: 125 °C
(257 °F)

Mín.: -30 °C
(-22 °F)

Descripción

Potenciómetro sin contacto de 1 vuelta serie WDH22B (patentado) - Sensor magnético rotativo - Versión económica - Con rodamiento de bolas de precisión - Con terminales para soldar - Montaje en casquillo - Diámetro de la carcasa Φ22mm - Dirección de salida: Sentido horario (W), Sentido antihorario (C) - Ángulo eléctrico efectivo: Cualquier ángulo dentro de 360 Especificaciones mecánicas generales - Ángulo mecánico: 360° (sin fin) - Grado de protección: IP40 - Par de funcionamiento: <2mN.m - Velocidad máxima: 1500 rpm - Vida útil: 50.000.000 Especificaciones medioambientales - Temperatura de funcionamiento: -30°C~+125°C - Temperatura de almacenamiento: -30°C~+125°C Especificaciones eléctricas de Genearal - Modelo estándar: WDH22B 0505 W360 - Tensión de entrada: 5V±10% - Señal de salida: 0~5V - Consumo de corriente (sin carga) <16mA - Desviación de salida de ambos extremos: 10KΩ - Ángulo eléctrico efectivo: 360 - Tolerancia de linealidad independiente: ±0,3 - Resolución: 4096（12bit) - Velocidad de actualización: 0.3ms Especificaciones especiales disponibles - Disponible para PWM. Para otros requisitos especiales, póngase en contacto con nosotros en trade1@sakae.cn

---

Traducción automática  (ver el original en inglés)
