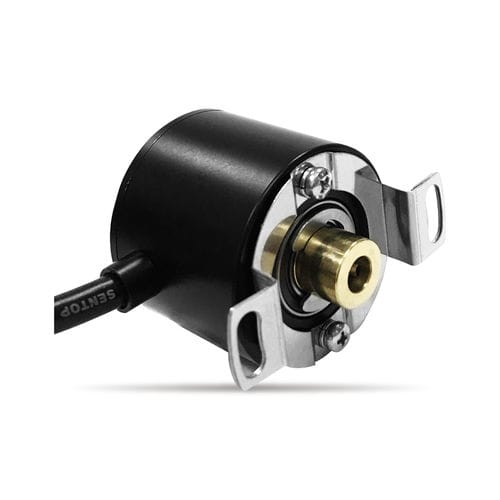

Potenciómetro monovuelta R40H

manualde efecto hallpara aplicaciones industriales

Resumen
R40H es un potenciómetro magnético sin contacto de 1 vuelta (efecto Hall) diseñado para entornos de alta protección y aplicaciones pesadas. Permite montaje en agujero ciego, incorpora rodamientos de precisión y ofrece múltiples opciones de salida configurables, adecuado para mediciones angulares continuas de 360º en entornos industriales exigentes.

Características clave

• Sensor rotativo magnético (efecto Hall)
• Alto grado de protección (IP67)
• Diseño para servicio pesado y larga vida útil
• Opción de montaje en agujero ciego
• Una pareja de rodamientos de bolas de precisión incluidos
• Múltiples opciones de salida analógica y digital

Especificaciones mecánicas generales
Ángulo mecánico: 360º (rotación continua)
Grado de protección: IP67
Par de funcionamiento: <1 mN·m
Vida útil: 100,000,000 ciclos
Masa: aprox. 140 g
Material de la carcasa: Aleación de aluminio anodizada
Material del eje: Latón

Especificaciones ambientales
Rango de temperatura de funcionamiento: -40℃ ～ +85℃
Rango de temperatura de almacenamiento: -40℃ ～ +85℃
Resistencia ESD: Descarga por contacto ±8 kV, descarga aérea ±15 kV (EN61000-4-2:2009)
Resistencia EMS: 10 V/m (80 MHz ～ 1 GHz, 1 kHz 80% AM), EN61000-4-3:2006+A1:2010

Especificaciones eléctricas generales
Modelo estándar: R40H 0505 W360
Tensión de entrada (0505): 5 V ±10%
Señal de salida (0505): 0 ～ 100% Vcc
Consumo de corriente (sin carga): <16 mA
Desviación de salida en los extremos: <1% · VCC
Resistencia de carga: >100 kΩ
Ángulo eléctrico efectivo: 360º
Tolerancia de linealidad independiente: ±0.3%
Resolución: 4096 (12 Bit)
Tasa de actualización: 0.3 ms

Tensión de entrada / Opciones de salida
0505: 5 V ±10% / 0 ～ 100% Vcc
2410: 15 ～ 30 V / 0 ～ 10 V
2405: 9 ～ 30 V / 0 ～ 5 V
2442: 15 ～ 30 V / 4 ～ 20 mA

Especificaciones especiales disponibles

• Opciones analógicas especiales: 1010 (10 V aplicado → 0 ～ 10 V), 0305 (3.3 V aplicado → 0 ～ 5 V), PWM
• Otras salidas/interfaces: Incremental, SSI, SPI, RS485, RS422, CAN, USB
• Eje especial: Diámetro de agujero ciego y mecanizados personalizables
• Ángulo mecánico especial: Con tope (ej. 345°); otros ángulos personalizables

Resumen técnico

• Modelo: R40H
• Tipo: Potenciómetro magnético sin contacto 1 vuelta (efecto Hall)
• Ángulo eléctrico: 360º
• Protección: IP67
• Entrada/Salida típica (0505): 5 V ±10% / 0 ～ 100% Vcc
• Resolución: 4096 (12 Bit)
• Linealidad (independiente): ±0.3%
• Temperatura de operación: -40℃ ～ +85℃
• Masa: aprox. 140 g
