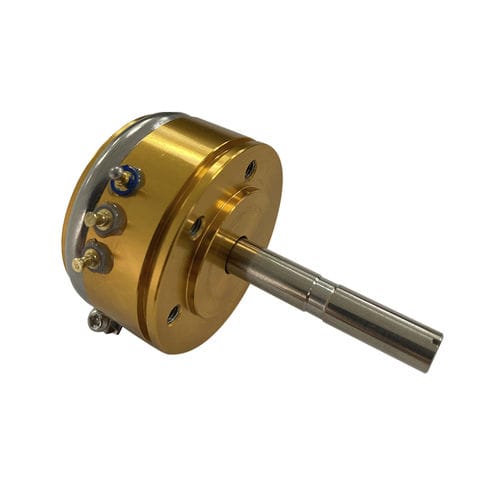

Potenciómetro monovuelta WDD35

en carcasade precisiónde plástico conductor

Producto
WDD35 — potenciómetro de plástico conductor, 1 vuelta.

Características

• Elemento resistivo de plástico conductor
• Versión económica/clásica con varias especificaciones
• Una pareja de rodamientos de bolas de precisión
• Modelos disponibles: WDD35D4, WDD35D1, WDD35S, WDD35D8T

Especificaciones mecánicas generales
Ángulo mecánico: 360º (rotación continua)
Grado de protección: IP40
Par de funcionamiento: <1 mN·m
Vida útil: 20 000 000 ciclos
Masa: aprox. 50 g
Rodamiento: una pareja de rodamientos de bolas de precisión
Material de carcasa: aleación de aluminio anodizado
Eje: acero inoxidable
Escobilla: escobilla multi-dedo en metal precioso

Especificaciones ambientales
Temperatura de funcionamiento: -55℃ a +125℃
Temperatura de almacenamiento: -55℃ a +125℃
Impacto: 50G 11 ms
Vibración: 15G / 10Hz–2000Hz

Especificaciones eléctricas generales
Resistencias estándar: 1K, 2K, 5K, 10K
Resolución: esencialmente infinita
Tolerancia de resistencia: ±15%
Tolerancia de linealidad independiente: ±0,1%
Ángulo eléctrico: 345° ±2°
Potencia nominal: 2 W
Corriente de escobilla: μA a 1 mA (máx. 2 mA)
Resistencia de aislamiento: ≥1000 MΩ (500 V CC)
Resistencia dieléctrica: 500 V CA / 1 min
Suavidad de salida: <0,1% respecto a la tensión de entrada
Coeficiente de temperatura de la resistencia: ±400 P.P.M/°C

Especificaciones especiales disponibles
Con tope (ángulo eléctrico: 340°), dispositivo de retorno, eje con extensión delantera y trasera, mecanizado especial del eje, toma extra, doble, con indicador.

Especificaciones — resumen

• Modelo: WDD35
• Tipo: potenciómetro de plástico conductor de 1 vuelta
• Ángulo mecánico: 360° (rotación continua)
• Ángulo eléctrico: 345° ±2° (opción tope: 340°)
• Resistencias estándar: 1K / 2K / 5K / 10K
• Potencia: 2 W
• Vida: 20 000 000 ciclos
• Protección: IP40
• Temperatura de funcionamiento: -55℃ a +125℃
