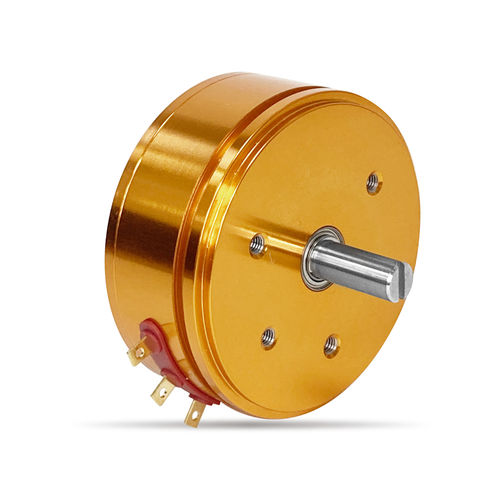

Potenciómetro monovuelta WDH50A

manualde efecto hallpara equipamiento electrónico

Resumen
WDH50A — Potenciómetro magnético sin contacto 1 vuelta que proporciona detección de posición continua de 360° para aplicaciones industriales de control y medida.

Características principales

• Sensor rotativo magnético sin contacto (potenciómetro digital)
• Versión económica
• Bornes laterales para cableado
• Una pareja de rodamientos de bolas de precisión
• Montaje servo y atornillado

Especificaciones mecánicas

• Ángulo mecánico: 360º (rotación continua)
• Grado de protección: IP40
• Par de funcionamiento: <1 mN·m (estándar)
• Velocidad máxima: 6000 rpm
• Vida útil: 100.000.000 ciclos
• Masa: aprox. 100 g
• Material de la carcasa: aleación de aluminio anodizado
• Material del eje: acero inoxidable

Especificaciones ambientales

• Temperatura de funcionamiento: -40℃ a +85℃
• Temperatura de almacenamiento: -40℃ a +85℃
• Resistencia ESD: descarga por contacto ±8 kV, descarga aérea ±15 kV (EN61000-4-2:2009)
• Inmunidad EMS: 10 V/m (80 MHz–1 GHz, 1 kHz 80% AM) (EN61000-4-3:2006+A1:2010)

Especificaciones eléctricas

• Modelo estándar: WDH50A 0505 W360 (otras variantes de entrada/salida disponibles)
• Tensión de entrada (0505): 5V ±10%
• Señal de salida (0505): 0–100% Vcc
• Consumo (sin carga): <16 mA
• Desviación en los extremos: <1%·VCC
• Resistencia de carga: >100 kΩ
• Ángulo eléctrico efectivo: 360º
• Tolerancia de linealidad independiente: ±0.3%
• Resolución: 4096 (12 bit)
• Tasa de actualización: 0.3 ms
• Resistencia de aislamiento: >1000 MΩ (500 V DC)
• Resistencia dieléctrica: 1 min a 500 V AC

Tensión de entrada / opciones de salida

• 0505 — 5V ±10% / 0–100% Vcc
• 2410 — 15–30V / 0–10V
• 2405 — 9–30V / 0–5V
• 2442 — 15–30V / 4–20 mA

Especificaciones especiales disponibles

• Interfaces de salida adicionales: incremental, SSI, SER, SPI, RS485, RS422, CAN, USB
• Opciones analógicas especiales: 1010 (10V entrada → 0–10V salida), 0305 (3.3V entrada → 0–5V salida), doble analógico, PWM
• Ángulo mecánico especial: versiones con tope (p. ej. ≈345°, o 270°, 180°, 90° — personalizables)
• Torque especial: bajo <0.5 mN·m o alto <30 mN·m disponibles
• Eje especial: longitud, diámetro o mecanizado específico (ranurado, aplanado, perforado, etc.)

Resumen técnico

• Modelo: WDH50A
• Tipo: Potenciómetro magnético sin contacto 1 vuelta
• Ángulo mecánico / eléctrico: 360º
• Protección: IP40
• Resolución: 4096 (12 bit)
• Entrada estándar: 5V ±10% (0505)
• Salida estándar: 0–100% Vcc (0505)
• Temperatura de funcionamiento: -40℃ a +85℃
• Carcasa: aleación de aluminio anodizado
• Eje: acero inoxidable
