Potenciómetro monovuelta WDD50

manualpara aplicaciones industrialesde plástico conductor

Producto

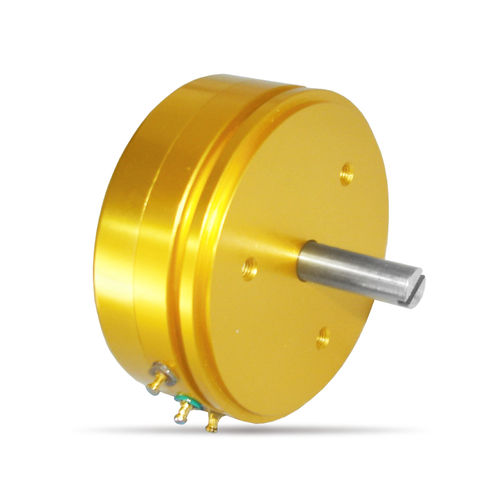

Potenciómetro de plástico conductor de 1 vuelta WDD50 diseñado para aplicaciones de rotación continua; carcasa de aluminio anodizado y eje de acero inoxidable aptos para entornos industriales.

Características

• Elemento resistivo: plástico conductor
• Montaje: Screw & Servo mount
• Rodamientos: un par de rodamientos de bolas de precisión

Dimensión
Diagrama de dimensiones disponible para el modelo WDD50.

Especificaciones mecánicas generales
Ángulo mecánico: 360º (continuo)
Grado de protección: IP40
Par de funcionamiento: <1 mN·m
Esperanza de vida: 20.000.000 ciclos
Masa: aprox. 90 g
Rodamientos: un par de rodamientos de bolas de precisión
Material de la carcasa: aleación de aluminio anodizado
Material del eje: acero inoxidable
Material del contacto: barrido multi-dedo en metal precioso

Especificaciones ambientales
Rango de temperatura de operación: -55℃～+125℃
Rango de temperatura de almacenamiento: -55℃～+125℃
Impacto: 50G 11ms
Vibración: 15G / 10Hz ~ 2000Hz

Especificaciones eléctricas generales
Resistencias estándar: 1K, 2K, 5K, 10K
Resolución: esencialmente infinita
Tolerancia de resistencia: ±15%
Tolerancia de linealidad independiente: estándar ±0.2% ; precisión ±0.1%
Ángulo eléctrico: 355°±2°
Potencia: 2W
Corriente del contacto: μA～1mA (Max. 2mA)
Resistencia de aislamiento: ≥1000MΩ (500V D.C.)
Resistencia dieléctrica: 500V A.C. / 1 min
Suavidad de salida: <0.1% respecto a la tensión de entrada
Coeficiente de temperatura de resistencia: ±400 P.P.M/°C

Especificaciones especiales disponibles
Valores de resistencia especiales, ángulo eléctrico especial y mecanizado especial en el eje disponibles bajo pedido.

Características / especificaciones técnicas

• Modelo: WDD50
• Tipo: potenciómetro de plástico conductor 1 vuelta
• Ángulo mecánico: 360º (continuo)
• Ángulo eléctrico: 355°±2°
• Resistencias estándar: 1K / 2K / 5K / 10K
• Potencia: 2W
• Par de funcionamiento: <1 mN·m
• Vida útil: 20.000.000 ciclos
• Grado de protección: IP40
• Temperatura de operación: -55℃ a +125℃
• Carcasa: aleación de aluminio anodizado
• Eje: acero inoxidable
• Rodamientos: rodamientos de bolas de precisión (un par)
• Contacto: multi-dedo en metal precioso
• Masa: aprox. 90 g
• Linealidad: estándar ±0.2% / precisión ±0.1%
• Resistencia de aislamiento: ≥1000MΩ (500V D.C.)
• Resistencia dieléctrica: 500V A.C. / 1 min
