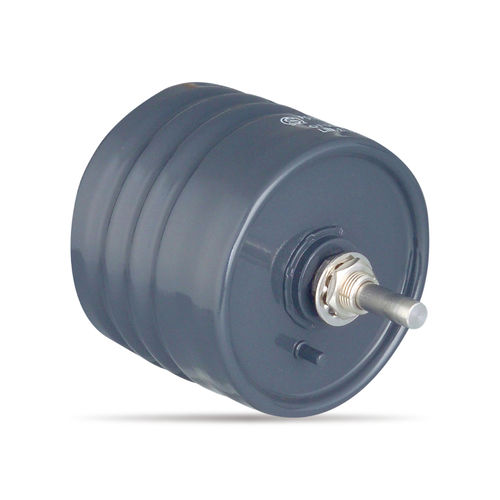

Potenciómetro monovuelta OF50

manualde alambre bobinadode alambre bobinado

Producto
Potenciómetro relleno de aceite OF50 (single-turn, bobinado, montaje en buje).

Resumen

• Single-turn
• Bobinado (wirewound)
• Montaje en buje

Parámetros generales
Rango de resistencia estándar: 100Ω～20KΩ
Valor máximo práctico: 50KΩ
Tolerancia total de resistencia: Clase estándar ±10% (K); Clase precisión ±5% (J)
Tolerancia de linealidad independiente: Estándar ±1,0%; Precisión ±0,5%
Potencia nominal: 5.0 W
Ruido: <100Ω E.N.R.
Recorrido eléctrico: 280°±5°
Recorrido mecánico: 300°±5°
Resistencia de aislamiento: >100MΩ (1000V.D.C.)
Resistencia dieléctrica: 1 minuto a 1.000V A.C.
Torque de arranque: <30mN·m (300gf·cm)
Resistencia de tope: aprox. 0,9N·m (9kgf·cm)
Coeficiente de temperatura de la resistencia: ±20 p.p.m./℃
Masa: aprox. 300 g

Especificaciones especiales disponibles

• Tipos de eje especiales: diámetro del eje φ6.35mm y buje con dimensiones en pulgadas; mecanizado especial en el eje; ejes con salida frontal y trasera (eje trasero Ø6 mm, longitud 25 mm)
• Recorrido eléctrico especial
• Toma adicional: hasta 1 tap
• Sin tope: el recorrido eléctrico permanece 280°±5°
• Multi-gang: hasta 2 gangs (el método de montaje cambia de montaje en buje a montaje con tornillos)

Características / resumen técnico

• Modelo: OF50
• Tipo: relleno de aceite, single-turn, bobinado
• Rango de resistencia: 100Ω a 20KΩ (estándar); hasta 50KΩ en la práctica
• Opciones de tolerancia: ±10% (K) estándar; ±5% (J) precisión
• Linealidad: ±1,0% estándar; ±0,5% precisión
• Potencia nominal: 5.0 W
• Recorrido eléctrico/mecánico: 280°±5° / 300°±5°
• Aislamiento & dieléctrico: >100MΩ (1000V.D.C.), 1 minuto a 1.000V A.C.
• Torque de arranque & resistencia de tope: <30mN·m; aprox. 0,9N·m
• Coeficiente de temperatura: ±20 p.p.m./℃
• Masa: aprox. 300 g
