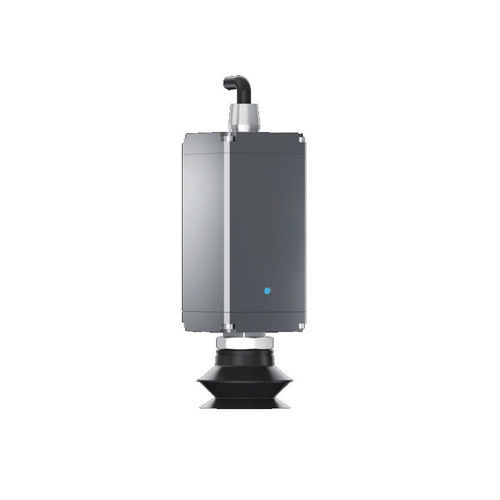

Ventosa rectangular EVS01

de vacíode manipulaciónmanual

Introducción del producto La ventosa eléctrica robotizada es un efector final accionado eléctricamente basado en el principio de adsorción al vacío. Utiliza una bomba de vacío incorporada para generar presión negativa para el agarre de objetos, reemplazando eficazmente los métodos tradicionales de manipulación manual. El diseño central integra un sistema de control inteligente y una estructura de sellado multicapa, lo que la hace adecuada para manejar superficies lisas o ligeramente rugosas como azulejos, losas de piedra y vidrio. Características - Fácil de usar, no requiere suministro de aire externo, reduciendo la complejidad del sistema. - Control programable con fuerza de succión ajustable y tiempo de respuesta rápido. - Efector final intercambiable; compatible con varios tipos de ventosas. - Control independiente de doble canal (A/B). - Instalación simple y despliegue flexible. Ventajas - No requiere suministro de aire externo - Capacidad de detección de caída - Retroalimentación del estado de agarre - Función de liberación de vacío (ruptura) Especificaciones Modelo: EVS01, ERS01, EVS08 - Nivel de vacío: 10%-60% (EVS01), 60% (ERS01), 10%-70% (EVS08) - Tasa de flujo máxima: 2.5 L/min (EVS01, ERS01), 10 L/min (EVS08) - Carga máxima recomendada: 1 kg (EVS01, ERS01), 8 kg (EVS08) - Tiempo de adsorción más rápido*: 0.3 s (EVS01, EVS08), 0.4 s (ERS01) - Tiempo de liberación más rápido*: 0.1 s (EVS01), 0.15 s (ERS01), 0.2 s (EVS08) - Ángulo de rotación: Ninguno (EVS01, EVS08), Rotación infinita (ERS01) - Precisión de posicionamiento en rotación: Ninguno (EVS01, EVS08), ±0.05° (ERS01) - Detección de caída: Ninguno (EVS01, EVS08), Soportado (ERS01) - Voltaje nominal: DC 24V±10% - Corriente nominal: 0.13 A (EVS01), 0.23 A (ERS01), 0.5 A (EVS08) - Corriente máxima: 0.3 A (EVS01), 2.5 A (ERS01), 3.8 A (EVS08) - Protocolo de comunicación: ModbusRTU(RS485); E/S digital (EVS01, EVS08), EtherCAT (ERS01) - Normas de cumplimiento: CE, RoHS (EVS01, EVS08), Certificación pendiente (ERS01) - Nivel de protección: IP40 (EVS01, ERS01), IP54 (EVS08) - Ruido de operación: <70dB - Peso unitario: 0.3 kg (EVS01), 0.4 kg (ERS01), 1.4 kg (EVS08) - Entorno de operación: 0–40°C, ≤85% HR (EVS01, EVS08), 5–40°C, ≤85% HR (ERS01) * Los tiempos de adsorción y liberación se miden en condiciones de laboratorio ideales; el rendimiento real puede variar según el tamaño de la ventosa y el contexto de aplicación. Solo para referencia. Especificaciones técnicas / Características - Ventosa eléctrica para efectores finales robóticos - Bomba de vacío incorporada, no se necesita suministro de aire externo - Control programable, fuerza de succión ajustable - Control independiente de doble canal (A/B) - Detección de caída y retroalimentación del estado de agarre (modelo ERS01) - Función de liberación de vacío - Cumplimiento CE, RoHS (EVS01, EVS08) - Nivel de protección: IP40/IP54 - Ruido de operación: <70dB - Entorno de operación: 0–40°C (EVS01, EVS08), 5–40°C (ERS01), ≤85% HR
