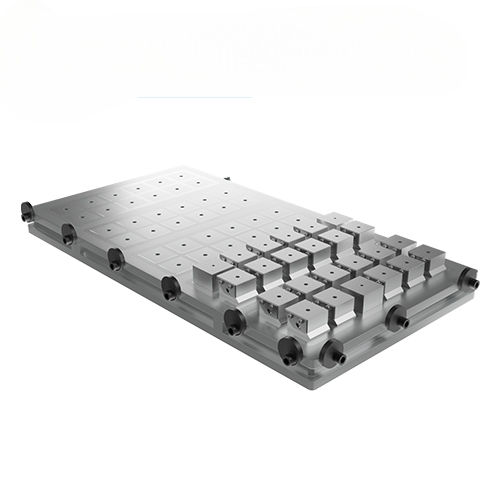

Placa magnética electropermanente de polos cuadrados Mastermill

electropermanenterectangularpara taladrado

Mastermill es una gama de placas magnéticas electropermanentes diseñadas para fresado, rectificado y taladrado. Permiten una sujeción rápida de piezas pequeñas y grandes, el mecanizado en hasta cinco caras mediante prolongadores de polos y son aptas para taladrado pasante y el mecanizado de piezas irregulares.

Ventajas

• Permite el mecanizado de la pieza en hasta 5 caras, el taladrado pasante y el mecanizado de piezas irregulares
• Los topes pueden moverse libremente a cualquier lado
• Ranura perimetral para fijación sencilla a la mesa de la máquina
• Posibilidad de realizar orificios pasantes para fijar la placa a la mesa
• Diseño compacto y baja altura (51 mm)
• Cable de alimentación blindado de 6 m
• Posibilidad de conectar varias placas a una única unidad de control
• Placa superior en combinación acero/ inoxidable para durabilidad mecánica y resistencia térmica

Aplicaciones / Uso

• Mecanizado de piezas irregulares en hasta 5 caras
• Sujeción de una amplia gama de tamaños de pieza durante el fresado
• Sujeción de formas grandes, piezas fundidas, bloques y estructuras para operaciones de taladrado
• Rectificado en bruto de piezas grandes

Información adicional

• Placa superior estándar: combinación acero / inoxidable (apta para mecanizado en seco o MQL)
• Entrega estándar incluye placa magnética con conector rápido tipo bayoneta, topes en 2 lados y cable blindado de 6 m
• Opciones a solicitud: distintas posiciones de salida de cable, orificios pasantes para fijación a la mesa, placa superior con relleno resistente a la corrosión entre los polos

Características / Especificaciones técnicas

• Tecnología: Electropermanente
• Tamaño de polo: 50 × 50 mm (polos cuadrados)
• Altura compacta: 51 mm
• Fuerza de sujeción nominal: 170 N/cm²
• Espesor mínimo recomendado de la pieza para fuerza óptima: 12 mm
• Placa superior: combinación acero / inoxidable
• Límite de reafilado: 6 mm
• Garantía: 2 años
• Accesorios estándar: placa magnética; topes laterales; cable de alimentación blindado; certificado; instrucciones de uso
• Modelos disponibles (Modelo — Polos — W [mm] — L [mm] — H [mm] — Peso [kg]):
• MM50300490 — 24 — 300 × 490 — 51 — 49
• MM50300600 — 32 — 300 × 600 — 51 — 61
• MM50300800 — 40 — 300 × 800 — 51 — 82
• MM50300900 — 48 — 300 × 900 — 51 — 92
• MM50420490 — 36 — 420 × 490 — 51 — 70
• MM50420600 — 48 — 420 × 600 — 51 — 86
• MM50420800 — 60 — 420 × 800 — 51 — 114
• MM50420900 — 72 — 420 × 900 — 51 — 128
• MM50480600 — 56 — 480 × 600 — 51 — 97
• MM50480800 — 70 — 480 × 800 — 51 — 130
• MM50480900 — 84 — 480 × 900 — 51 — 146
• MM50480990 — 84 — 480 × 990 — 51 — 161
• MM50580600 — 56 — 580 × 600 — 51 — 157
• MM50580800 — 80 — 580 × 800 — 51 — 157
• MM50580900 — 96 — 580 × 900 — 51 — 177
• MM50850990 — 96 — 580 × 990 — 51 — 194
