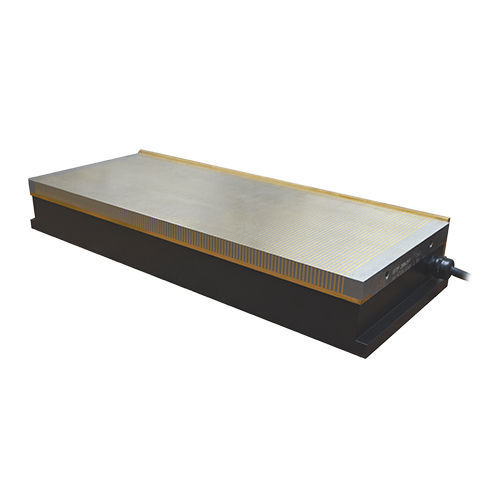

Placa magnética rectangular ELEC series

para rectificadomanuala medida

Electrofine es una placa electromagnética diseñada para el sujeción rápida y uniforme y el rectificado de superficies de precisión de piezas pequeñas y grandes. Proporciona una fuerza de sujeción uniforme en toda la superficie superior y permite ajustar la fuerza según las condiciones de mecanizado.

Ventajas

• Diseño con bobinas firmemente integradas para un rendimiento magnético estable
• Fácil manejo mediante botón o interruptor giratorio en la unidad de control con ajuste variable de la fuerza
• Alta fuerza nominal de sujeción: 110 N/cm² (Electrofine) o 100 N/cm² (Microfine)
• Sistema magnético multicore que genera un campo uniforme en toda la superficie de la placa
• Construcción impermeable apta para aplicaciones de rectificado húmedo

Descripción detallada

• Proporciona fuerza de sujeción uniforme en toda la superficie de la placa superior con calentamiento mínimo del área de trabajo, adecuado para rectificados de alta precisión.
• La unidad de control permite la activación instantánea mediante botón o interruptor y soporta desmagnetización automática para evitar magnetismo residual tras el desmontaje.
• La variante Microfine está disponible para piezas muy pequeñas y pasos de polo más finos.

Parámetros importantes

• Aplicación: Rectificado
• Tecnología: Eletromagnetismo
• Fuerza de sujeción: Electrofine 110 N/cm²; Microfine 100 N/cm²
• Tamaño mínimo de la pieza: Electrofine 25 × 25 × 3 mm; Microfine 15 × 15 × 1 mm
• Pólos: Transversal / Longitudinal (disponible bajo pedido)
• Límite de reafilado: 6 mm
• Pitch de polos: Electrofine T4 (3+1 mm acero/latón); Microfine T1.9 (1.4+0.5 mm acero/latón)
• Garantía: 2 años

Contenido del suministro

• Placa magnética
• Topes laterales y traseros
• Juego de mordazas
• Cable de alimentación de 6 m
• Instrucciones de uso

Uso

• Sujeción de piezas pequeñas y grandes durante operaciones de rectificado de superficies de precisión

Modelos Electrofine — parámetros principales

• ELEC150300T31 — W: 150 mm; L: 300 mm; H: 74 mm; Potencia: 77,5 W; Peso: 25 kg
• ELEC200400T31 — W: 200 mm; L: 400 mm; H: 74 mm; Potencia: 112 W; Peso: 41 kg
• ELEC200500T31 — W: 200 mm; L: 500 mm; H: 74 mm; Potencia: 166 W; Peso: 55 kg
• ELEC200600T31 — W: 200 mm; L: 600 mm; H: 74 mm; Potencia: 137 W; Peso: 65 kg
• ELEC300600T31 — W: 300 mm; L: 600 mm; H: 74 mm; Potencia: 253 W; Peso: 94 kg

Modelos Microfine — parámetros principales

• ELEC150250T1405 — W: 150 mm; L: 250 mm; H: 72 mm; Potencia: 71 W; Peso: 19 kg
• ELEC150300T1405 — W: 150 mm; L: 300 mm; H: 72 mm; Potencia: 78 W; Peso: 22 kg
• ELEC200400T1405 — W: 200 mm; L: 400 mm; H: 72 mm; Potencia: 113 W; Peso: 39 kg
• ELEC200500T1405 — W: 200 mm; L: 500 mm; H: 72 mm; Potencia: 166 W; Peso: 52 kg
• ELEC200600T1405 — W: 200 mm; L: 600 mm; H: 72 mm; Potencia: 137 W; Peso: 61 kg
• ELEC300600T1405 — W: 300 mm; L: 600 mm; H: 72 mm; Potencia: 252 W; Peso: 97 kg

Notas adicionales

• Las placas Electrofine y Microfine pueden suministrarse con polos longitudinales. Dimensiones personalizadas o alimentaciones diferentes disponibles bajo pedido.

Características técnicas / especificaciones

• Aplicación: Rectificado
• Tecnología: Electromagnetismo
• Fuerza de sujeción: Electrofine 110 N/cm²; Microfine 100 N/cm²
• Tamaño mínimo de la pieza: Electrofine 25 × 25 × 3 mm; Microfine 15 × 15 × 1 mm
• Límite de reafilado: 6 mm
• Pitch de polos: Electrofine T4 (3+1 mm acero/latón); Microfine T1.9 (1.4+0.5 mm acero/latón)
• Garantía: 2 años
• Contenido del suministro: placa magnética, topes laterales y traseros, juego de mordazas, cable de 6 m, instrucciones
