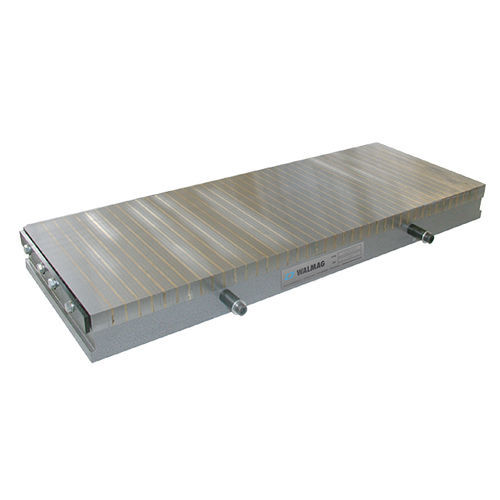

Placa electromagnética rectangular UNIG series

para rectificado

La Unigrip es un plato electromagnético universal diseñado para el rectificado superficial estándar de piezas de tamaño medio a grande, ofreciendo una relación precio-rendimiento favorable y un rápido cambio de pieza para una producción eficiente.

Ventajas:

• Excelente relación calidad-precio
• Alta velocidad de cambio de pieza para una producción eficiente
• Placa superior duradera con polos transversales combinados que permiten un uso versátil en piezas grandes y pequeñas; diseño estanco con bobinas firmemente embebidas
• Tensión de entrada estándar 110 V

Parámetros importantes:

• Aplicación: Rectificado
• Tecnología: Electromagnetismo
• Fuerza de sujeción: 90 N/cm2
• Tamaño mínimo de la pieza: 25 x 25 x 5 mm
• Polos: Transversales (distribución de polos transversales combinada)
• Límite de desgaste de la placa: 6 mm
• Paso de polos: 19 mm (más afinado: 5 + 0,5 / 5 + 0,5 / 5 + 3 acero/latón)
• Garantía: 2 años

Contenido del suministro:

• Plato magnético
• Topes laterales y traseros
• Juego de abrazaderas
• Cable de alimentación de 3 m
• Certificado
• Instrucciones de uso

Uso:

• Sujeción de piezas medianas a grandes durante rectificados generales

Especificaciones técnicas:

• Diseñado para 110 V (CC) y compatible con una unidad de control que permite la regulación de la fuerza de sujeción y la desmagnetización automática
• Modelos y dimensiones clave / datos eléctricos / masas:
  • UNIG300600 — An: 300 mm, L: 600 mm, H: 73 mm, Potencia: 198 W, Peso: 96 kg
  • UNIG400800 — An: 400 mm, L: 800 mm, H: 73 mm, Potencia: 253 W, Peso: 162 kg
  • UNIG3001000 — An: 300 mm, L: 1000 mm, H: 73 mm, Potencia: 235 W, Peso: 172 kg
  • UNIG4001000 — An: 400 mm, L: 1000 mm, H: 73 mm, Potencia: 384 W, Peso: 210 kg
  • UNIG5001000 — An: 500 mm, L: 1000 mm, H: 73 mm, Potencia: 443 W, Peso: 251 kg
  • UNIG6001000 — An: 600 mm, L: 1000 mm, H: 73 mm, Potencia: 568 W, Peso: 358 kg
