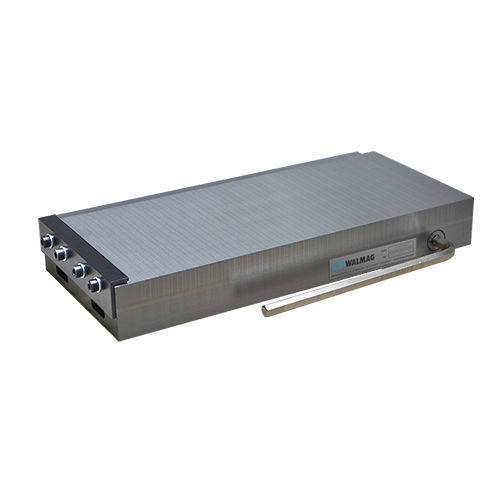

Placa magnética imán permanente de neodimio Neodymax

con imán permanenterectangularpara máquinas de electroerosión

Neodymax es una placa magnética permanente con un doble sistema magnético de neodimio que proporciona una elevada fuerza de sujeción, diseñada para operaciones de mecanizado exigentes como rectificado de superficie intensivo y fresado ligero.

Ventajas

• Alta fuerza de sujeción gracias al doble sistema de neodimio
• Versatilidad: apta para rectificado y fresado ligero
• Placa superior duradera en acero/acero inoxidable con larga vida útil
• Límite de retrabado: 6 mm
• Base de acero robusta y duradera
• Estructura rígida y estable para mecanizado preciso
• Operación sencilla para un apriete eficiente

Descripción detallada / características clave

• Se cuenta entre las placas magnéticas permanentes más potentes de la gama con fuerza de sujeción de hasta 120 N/cm² manteniendo un peso de placa relativamente bajo
• Placa superior con polos combinados transversales; paso de polos: 15 mm, patrón refinado 5/1/5/1/2/1 (acero / acero inoxidable)
• Adecuada para sujeción de piezas pequeñas y finas así como de componentes de mayor tamaño para rectificado de superficie preciso
• Diseño impermeable que permite inmersión en líquido dieléctrico durante mecanizado EDM

Parámetros importantes (extraídos)

• Aplicación: fresado, rectificado, EDM
• Tecnología: imán permanente (neodimio)
• Fuerza de sujeción: 120 N/cm²
• Tamaño mínimo recomendado de la pieza: 10 x 10 x 5 mm
• Polos: transversales
• Límite de retrabado: 6 mm
• Paso de polos: 15 mm (refinado 5/1/5/1/2/1 para acero/acero inoxidable)
• Garantía: 2 años

Alcance del suministro

• Placa magnética
• Topes traseros y laterales
• Llave Allen
• Instrucciones de uso

Uso

• Rectificado preciso de piezas pequeñas y finas hasta componentes grandes
• Fresado ligero de superficies

Modelos / Parámetros

• NEOD150300 — W 150 mm × L 300 mm, H 54 mm, Peso 20 kg
• NEOD150450 — W 150 mm × L 450 mm, H 54 mm, Peso 30 kg
• NEOD200450 — W 200 mm × L 450 mm, H 54 mm, Peso 40 kg
• NEOD250380 — W 250 mm × L 380 mm, H 56 mm, Peso 40 kg
• NEOD300600 — W 300 mm × L 600 mm, H 56 mm, Peso 78 kg

Características / especificaciones técnicas

• Tecnología: Permanente (doble sistema magnético de neodimio)
• Fuerza de sujeción: 120 N/cm²
• Disposición de polos: polos combinados transversales
• Paso de polos: 15 mm (refinado 5/1/5/1/2/1 para acero/acero inoxidable)
• Límite de retrabado: 6 mm
• Pieza mínima: 10 × 10 × 5 mm
• Material de la placa superior: acero / acero inoxidable
• Base: base de acero robusta
• Diseño impermeable: apto para inmersión en líquido dieléctrico durante EDM
• Operaciones previstas: rectificado, fresado ligero, EDM
• Garantía: 2 años
