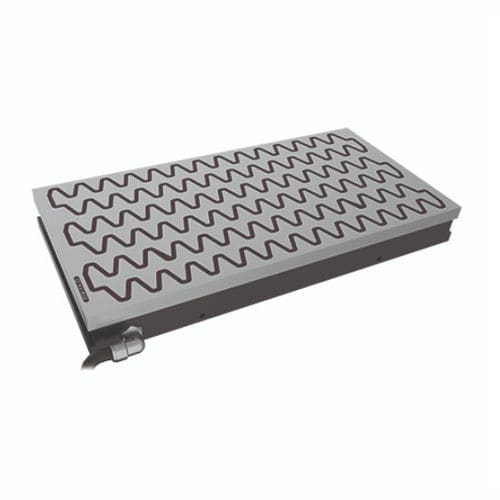

Placa electromagnética rectangular ELMGW seriespara máquina herramientapara rectificadocon separación polar paralela
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- rectangular
- Aplicaciones
- para máquina herramienta, para rectificado
- Otras características
- con separación polar paralela
Descripción
Resumen
Ventajas
Uso / Aplicaciones
Contenido del suministro
Especificaciones técnicas
- Elmag Wave es una placa electromagnética diseñada para el rectificado de superficies de alta carga y alto rendimiento, especialmente adecuada para desbaste en rectificadoras verticales con segmentos abrasivos. La configuración de polos en forma de onda garantiza una distribución uniforme de la fuerza de sujeción en la superficie activa. Construcción: cuerpo de acero monobloque, bobinas moldeadas en resina epoxi y láminas galvanizadas entre el cuerpo y la placa superior. Alimentación estándar: 110 V (DC), cable de alimentación 3 m.
Ventajas
- Electroimán de sujeción de alto rendimiento
- Múltiples protecciones contra infiltraciones: cuerpo de acero en una sola pieza, bobinas completamente moldeadas en resina epoxi, láminas galvanizadas entre cuerpo y placa superior
- Polos en forma de onda que aseguran una fuerza de sujeción uniforme en toda la superficie activa
Uso / Aplicaciones
- Rectificado de superficies de alta carga y alto rendimiento
- Desbaste, principalmente en rectificadoras verticales con segmentos abrasivos
Contenido del suministro
- Placa magnética
- Juego de mordazas
- Cable de alimentación (longitud estándar 3 m)
- Instrucciones de uso
- Certificado
Especificaciones técnicas
- Aplicación: Rectificado
- Tecnología: Electroimán
- Fuerza de sujeción: 130 N/cm²
- Tamaño mínimo de la pieza: 120 × 40 × 20 mm
- Polos: Tipo onda
- Pitch de polos: T40
- Límite de reafilado: 8 mm
- Garantía: 2 años
- Tensión de entrada estándar: 110 V (DC)
- Longitud estándar del cable de alimentación: 3 m
- Modelos y dimensiones principales / peso:
- ELMGW200600 — W 200 mm × L 600 mm × H 70 mm — Peso 59 kg
- ELMGW2001000 — W 200 mm × L 1000 mm × H 80 mm — Peso 113 kg
- ELMGW2501000 — W 250 mm × L 1000 mm × H 79 mm — Peso 135 kg
- ELMGW300500 — W 300 mm × L 500 mm × H 70 mm — Peso 74 kg
- ELMGW300600 — W 300 mm × L 600 mm × H 70 mm — Peso 89 kg
- ELMGW300800 — W 300 mm × L 800 mm × H 70 mm — Peso 119 kg
- ELMGW3001000 — W 300 mm × L 1000 mm × H 80 mm — Peso 170 kg
- ELMGW3001500 — W 300 mm × L 1500 mm × H 80 mm — Peso 254 kg
- ELMGW400600 — W 400 mm × L 600 mm × H 70 mm — Peso 119 kg
- ELMGW400700 — W 400 mm × L 700 mm × H 70 mm — Peso 138 kg
- ELMGW400800 — W 400 mm × L 900 mm × H 70 mm — Peso 158 kg
- ELMGW6001000 — W 600 mm × L 1000 mm × H 80 mm — Peso 347 kg
- ELMGW6001500 — W 600 mm × L 1500 mm × H 80 mm — Peso 533 kg
- ELMGW6001500 — W 600 mm × L 1500 mm × H 80 mm — Peso 689 kg
