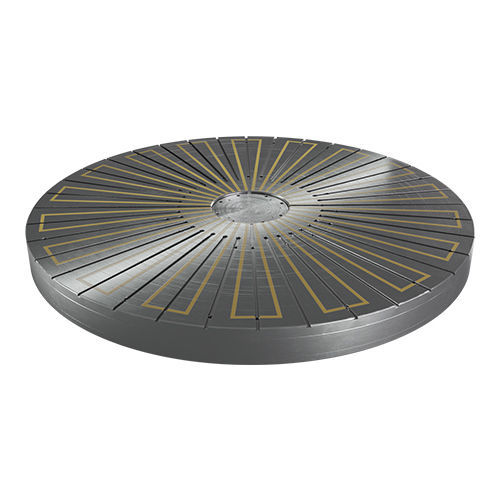

Placa electromagnética radial EM series

para rectificadopara torneadopara piezas cilíndricas

Descripción
El Circu EM es un plato electromagnético con disposición de polos radiales, diseñado para montaje en mesas giratorias de rectificadoras y tornos para el sujeción estable de piezas circulares o cilíndricas (anillos, casquillos, hojas de sierra). Ofrece una elevada fuerza de sujeción y regulación continua para el centrado preciso y la sujeción de piezas finas.

Ventajas

• Regulación continua de la fuerza de sujeción para un centrado sencillo y sujeción fiable de piezas delgadas
• Disponible opcionalmente con placa de polos con ranuras en T para acoplar extensiones de polos o permitir el mecanizado pasante
• Desimantación rápida y eficaz mediante unidad de control dedicada
• Control simple y repetible del proceso de sujeción mediante la unidad de control

Uso

• Mecanizado de superficies exteriores, interiores y caras de piezas redondas y anulares en rectificadoras verticales
• Operaciones de torneado

Modelos / Dimensiones (por modelo):

• Circu EM 400 — D: 400 mm; H: 90 mm; Peso: 76 kg
• Circu EM 500 — D: 500 mm; H: 90 mm; Peso: 120 kg
• Circu EM 600 — D: 600 mm; H: 100 mm; Peso: 195 kg
• Circu EM 700 — D: 700 mm; H: 100 mm; Peso: 265 kg
• Circu EM 800 — D: 800 mm; H: 100 mm; Peso: 365 kg
• Circu EM 1000 — D: 1000 mm; H: 100 mm; Peso: 550 kg
• Circu EM 1250 — D: 1250 mm; H: 123 mm; Peso: 990 kg
• Circu EM 1500 — D: 1500 mm; H: 120 mm; Peso: 1550 kg

Características / especificaciones técnicas:

• Tecnología: electroimán
• Fuerza de sujeción: 120 N/cm²
• Polos: radiales
• Límite de rectificado: 8 mm
• Garantía: 2 años
• Alimentación / tensión nominal: 110 V (la alimentación del plato la suministra una unidad de control adecuada)

Conexión y control

• La placa de polos puede suministrarse con ranuras en T bajo petición para montar extensiones de polos o permitir mecanizado pasante
• Control y desimantación mediante unidad de control dedicada
• Opciones de conexión eléctrica: a través de anillos colectores en el husillo de la máquina o mediante conector situado en el propio plato
