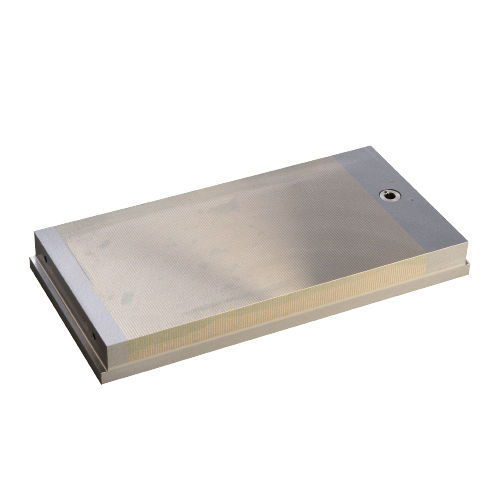

Placa magnética imán permanente de neodimio Neospark

con imán permanentepara rectificadopara máquinas de electroerosión

La placa magnética permanente Neospark está diseñada para el mecanizado por descarga eléctrica (EDM) para sujetar piezas pequeñas y delgadas con alta fuerza de retención y un paso de polos muy fino. Presenta una altura constructiva muy reducida y un control desde arriba para optimizar el uso del tanque de inmersión de la máquina EDM.

Ventajas

• Base de acero macizo con mecanismo de conmutación integrado
• Alta fuerza de retención que permite un EDM eficiente de materiales duros
• Funcionamiento sencillo y poco mantenimiento
• Construcción estanca adecuada para inmersión en líquido dieléctrico
• Altura magnética muy baja que preserva el área de trabajo
• Conmutador en la placa superior; doble sistema magnético con imanes de neodimio

Descripción detallada

• Diseñada principalmente para EDM y también adecuada para rectificado superficial preciso de piezas pequeñas.
• El doble sistema magnético y el paso de polos fino proporcionan sujeción estable para piezas pequeñas y delgadas.
• Operación desde la cara superior y requisitos de mantenimiento mínimos simplifican la preparación y el manejo.

Parámetros importantes

• Aplicación: mecanizado por descarga eléctrica (EDM)
• Tecnología: imán permanente
• Fuerza de sujeción: 100 N/cm²
• Tamaño mínimo de la pieza: 4 × 4 × 1 mm
• Polos: transversal
• Límite de rectificado: 7 mm
• Paso de polos: T1,9 1,4 + 0,5 mm (acero / latón)
• Garantía: 2 años

Contenido del suministro

• Placa magnética
• Juego de garras de sujeción
• Llave Allen
• Certificado
• Instrucciones de uso

Uso

• Mecanizado por descarga eléctrica (EDM)
• Apta para inmersión en líquido dieléctrico
• Rectificado de precisión de piezas muy pequeñas y delgadas

Especificaciones técnicas / modelos

• Fuerza de sujeción: 100 N/cm²
• Tamaño mínimo de la pieza: 4 × 4 × 1 mm
• Polos: transversal
• Límite de rectificado: 7 mm
• Paso de polos: T1,9 1,4 + 0,5 mm (acero / latón)
• Garantía: 2 años
• Modelos disponibles (W × L × H — C — Peso):
  • NEOK100175 — 100 × 175 × 32 mm — C: 120 mm — 5 kg
  • NEOK130255 — 130 × 255 × 32 mm — C: 200 mm — 9 kg
  • NEOK150150 — 150 × 150 × 35 mm — C: 95 mm — 7 kg
  • NEOK150300 — 150 × 300 × 35 mm — C: 245 mm — 13 kg
  • NEOK150350 — 150 × 350 × 35 mm — C: 295 mm — 15 kg
  • NEOK150450 — 150 × 450 × 35 mm — C: 395 mm — 19 kg
  • NEOK200400 — 200 × 400 × 35 mm — C: 342 mm — 23 kg
