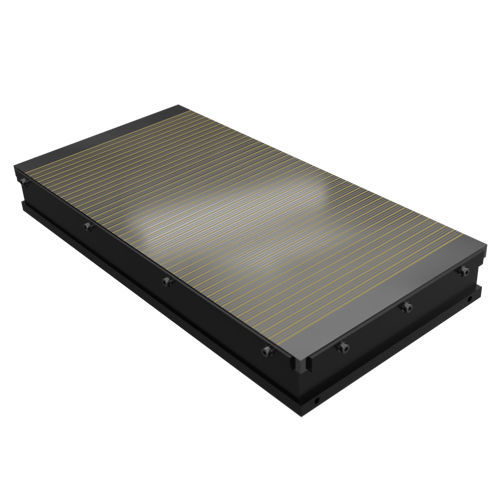

Placa electromagnética rectangular BJP series

para rectificadopara carga pesadacon separación polar paralela

Resumen

La placa electromagnética BJP es una placa de gran capacidad diseñada para el rectificado de superficies de una amplia gama de piezas y tamaños. Se maneja mediante una unidad de control que permite la activación y la regulación continua de la fuerza magnética para conseguir condiciones de sujeción óptimas.

Ventajas

• Construcción sólida y estanca con sistema de múltiples bobinas
• Unidad de control para activación/desimantado rápido y regulación variable de la fuerza de sujeción
• Placa superior duradera con polos transversales combinados para alta variabilidad de sujeción
• Paso de polos fino: 4 mm (acero) y 1 mm (latón); paso principal aprox. 42 mm
• Funcionamiento sencillo y mantenimiento fácil
• Tensión de entrada estándar: 110 V CC

Descripción

Las bobinas están dispuestas para maximizar la utilización magnética y proporcionar una fuerza de sujeción alta y uniforme con un calentamiento mínimo en la zona de trabajo. La unidad de control permite activación por pulsador o interruptor y regulación fluida de la fuerza de sujeción. La interconexión con una unidad de control adecuada y el sistema de control de la máquina permite un funcionamiento parcial o totalmente automático. Está disponible desimantado automático para evitar la magnetización residual en la pieza tras el desencofrado.

Parámetros (modelos seleccionados)

• BJP200600 — An: 200 mm; L: 600 mm; Alt: 98 mm; Potencia: 160 W; Peso: 77 kg
• BJP300600 — An: 300 mm; L: 600 mm; Alt: 98 mm; Potencia: 215 W; Peso: 118 kg
• BJP400800 — An: 400 mm; L: 800 mm; Alt: 100 mm; Potencia: 350 W; Peso: 212 kg
• BJP3001000 — An: 300 mm; L: 1000 mm; Alt: 103 mm; Potencia: 350 W; Peso: 201 kg
• BJP4001000 — An: 400 mm; L: 1000 mm; Alt: 103 mm; Potencia: 435 W; Peso: 269 kg
• BJP5001000 — An: 500 mm; L: 1000 mm; Alt: 108 mm; Potencia: 530 W; Peso: 352 kg
• BJP6001000 — An: 600 mm; L: 1000 mm; Alt: 113 mm; Potencia: 620 W; Peso: 420 kg

Alcance de la entrega

• Placa magnética
• Topes trasero y laterales
• Cable de alimentación
• Certificado
• Instrucciones de uso

Especificaciones técnicas

• Aplicación: Rectificado de superficies pesado
• Tecnología: Electromagneto (eléctrico)
• Fuerza de sujeción: 130 N/cm²
• Tamaño mínimo de pieza: 35 x 35 x 3 mm
• Polos: Transversales
• Límite de reafilado: 7 mm
• Paso de polos: aprox. 42 mm (principal); paso fino 4 mm (acero) + 1 mm (latón)
• Tensión de entrada estándar: 110 V CC
• Control: control remoto / unidad de control — regulación variable de la fuerza de sujeción y desimantado automático; integración parcial o total con la máquina posible
• Garantía: 2 años
