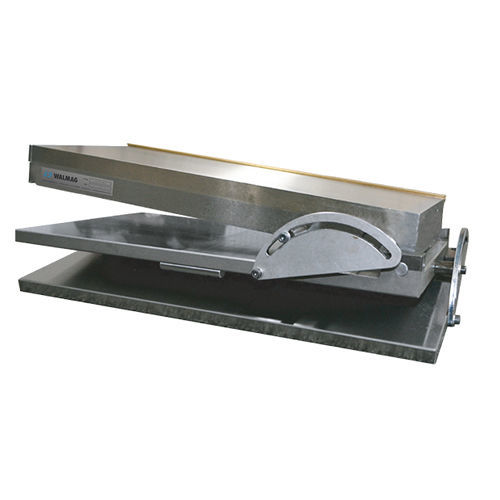

Mesa de seno de mecanizado SINEC series

Descripción del producto:

La mesa senoidal compuesta Fixar con placa magnética permanente Neomicro está diseñada para rectificado angular de precisión, electroerosión (EDM) y medición. Permite el basculamiento simultáneo de la pieza en los ejes longitudinal y transversal, ofreciendo alta variabilidad durante el mecanizado.

Ventajas:

• Basculemento posible en ambos ejes: longitudinal y transversal
• Ajuste de ángulos: longitudinal 0–45°; transversal 0–30° (mediante galgas finales según el principio del seno)
• Diseño único del soporte y placa base endurecida
• Equipada con placa magnética permanente Neomicro (disposición fina de polos); opcionalmente: Neomill o Electrofine
• Precisión posicional: ±5 segundos de arco

Alcance de suministro:

• Mesa senoidal Fixar SINEC
• Llaves Allen
• Tabla para ajuste rápido de ángulos
• Instrucciones de uso

Aplicaciones:

• Rectificado de superficies en ángulo con precisión
• Electroerosión (EDM)
• Medición e inspección

Modelos / Dimensiones:

• SINEC100175 — An: 100 mm; L: 175 mm; H: 104 mm; C x D: 210 x 140 mm; S: 165/110 mm; Peso: 15 kg
• SINEC130255 — An: 130 mm; L: 255 mm; H: 120 mm; C x D: 290 x 170 mm; S: 245/140 mm; Peso: 32 kg
• SINEC150300 — An: 150 mm; L: 300 mm; H: 123 mm; C x D: 335 x 190 mm; S: 340/160 mm; Peso: 49.5 kg
• SINEC200400 — An: 200 mm; L: 400 mm; H: 124 mm; C x D: 435 x 240 mm; S: 390/210 mm; Peso: 73 kg

Especificaciones técnicas:

• Aplicación: Rectificado, medición, EDM
• Tecnología: Tecnología magnética permanente
• Fuerza de sujeción (placa Neomicro): 100 N/cm²
• Rangos de ajuste de ángulo: longitudinal 0–45°; transversal 0–30°
• Precisión: ±5 segundos de arco
• Paralelismo: ±5 µm por 100 mm
• Tamaño mínimo de la pieza: 4 × 4 × 1 mm
• Orientación de polos: transversal
• Límite de rectificado: 7 mm
• Pasos de polo: T1.9 1.4+0.5 mm (acero/latón)
• Garantía: 2 años
