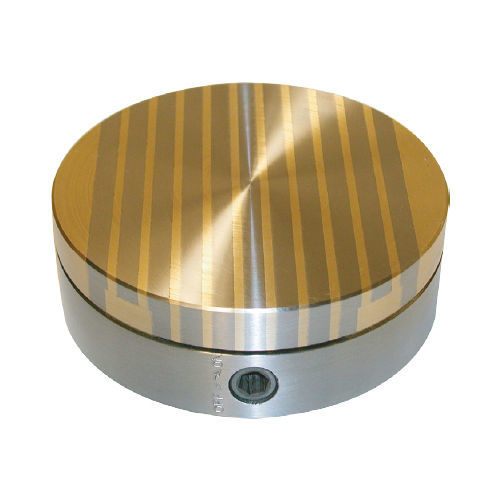

Placa magnética con imán permanente Neogrip

imán permanente de neodimiocircularpara máquina herramienta

El plato magnético permanente WALMAG NEOG es un sistema de sujeción diseñado para el rectificado circular final. Está optimizado para sujetar piezas finas y muy pequeñas con precisión repetible. La unidad integra una base de acero macizo, un mecanismo de control compacto y un doble sistema magnético con imanes de neodimio para asegurar una sujeción estable durante las operaciones de acabado.

Ventajas

• Sujeción precisa y rápida de piezas finas y muy pequeñas
• Baja altura constructiva y reducido campo magnético externo
• Doble sistema magnético con imanes de neodimio para sujeción fiable
• Base de acero que permite el montaje en una brida o la instalación directa en un plato
• Diseño estanco adecuado para operación en seco y uso con emulsión refrigerante
• Placa superior brasada en plata para mayor durabilidad

Contenido del suministro

• Plato magnético
• Llave Allen
• Instrucciones de uso

Uso

• Operaciones de acabado durante el rectificado circular
• Rectificado circular en condiciones secas y con emulsión de refrigeración
• Dispositivo de sujeción auxiliar para diversos puestos mecánicos

Características / Especificaciones técnicas

• Marca: WALMAG
• Aplicación: Rectificado circular
• Tecnología: Imán permanente
• Fuerza de sujeción: 80 N/cm²
• Dimensión mínima de la pieza (indicada): 35 x 5 mm
• Polos: Transversales
• Límite de reafilado (desgaste de polos): 7 mm
• Pasada de polos: T11 8 + 3 mm (acero / latón)
• Garantía: 2 años
• Diseño estanco para uso con refrigerante
• Doble sistema magnético con imanes de neodimio
• Base de acero con opción de montaje en brida o en plato
• Placa superior brasada en plata
• Modelos y parámetros físicos:
  • NEOG100 — Diámetro D: 100 mm; Altura H: 51 mm; E: 86 mm; Peso: 3 kg; Disponibilidad: 5 - 7 semanas; Precio: A consultar
  • NEOG130 — Diámetro D: 130 mm; Altura H: 51 mm; E: 120 mm; Peso: 5 kg; Disponibilidad: 5 - 7 semanas; Precio: A consultar
  • NEOG150 — Diámetro D: 150 mm; Altura H: 51 mm; E: 137 mm; Peso: 7 kg; Disponibilidad: 5 - 7 semanas; Precio: A consultar
  • NEOG200 — Diámetro D: 200 mm; Altura H: 51 mm; E: 182 mm; Peso: 12 kg; Disponibilidad: 5 - 7 semanas; Precio: A consultar
