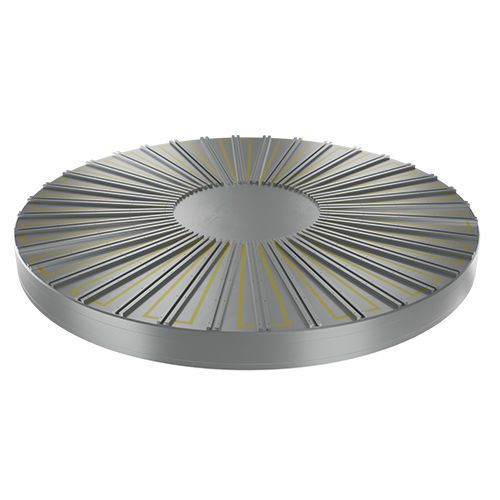

Placa magnética electropermanente EP series

radialcircularpara cargas pesadas

El Circu EP es un plato magnético circular electropermanente diseñado para montaje en mesas giratorias de rectificadoras verticales y para operaciones de torneado de alta carga. Es apto para el sujeción de piezas circulares y cilíndricas como anillos de rodamiento, aros y casquillos. La tecnología electropermanente evita la necesidad de una conexión permanente a la red, proporcionando precisión de sujeción estable y funcionamiento eficiente.

Ventajas:

• Tecnología electropermanente de ahorro energético, sujeción estable sin alimentación permanente
• Placa superior con ranuras en T disponible bajo pedido para montar extensiones de polos
• Disponible en versiones con sistema magnético compensado o no compensado (desimantación completa)
• No hay deformación térmica durante el uso
• La desimantación la realiza la unidad de control del plato para una liberación segura

Parámetros importantes:

• Tecnología: Electro-permanente
• Polos: disposición radial de polos
• Límite de rectificado: 8 mm
• Garantía: 2 años

Información adicional:

• Alta fuerza de sujeción para mecanizados pesados, taladrado y torneado
• La unidad de control permite control de la fuerza de sujeción por pasos y desimantación rápida y eficiente
• La unidad de control puede programarse para distintos materiales para optimizar sujeción y desimantación
• Permite adaptar la fuerza de sujeción para piezas más finas y evitar deformaciones
• Conexión eléctrica mediante anillo colector del husillo de la máquina o conector en el plato

Uso:

• Rectificado circular
• Desbaste
• Torneado

Características / especificaciones técnicas:

• Circu EP 400 — D: 400 mm; H: 90 mm; Peso: 76 kg; Tensión: 170/340 V
• Circu EP 500 — D: 500 mm; H: 90 mm; Peso: 120 kg; Tensión: 170/340 V
• Circu EP 600 — D: 600 mm; H: 100 mm; Peso: 195 kg; Tensión: 170/340 V
• Circu EP 700 — D: 700 mm; H: 100 mm; Peso: 265 kg; Tensión: 170/340 V
• Circu EP 800 — D: 800 mm; H: 100 mm; Peso: 365 kg; Tensión: 170/340 V
• Circu EP 1000 — D: 1000 mm; H: 100 mm; Peso: 550 kg; Tensión: 170/340 V
• Circu EP 1250 — D: 1250 mm; H: 123 mm; Peso: 990 kg; Tensión: 170/340 V
• Circu EP 1500 — D: 1500 mm; H: 120 mm; Peso: 1550 kg; Tensión: 170/340 V
