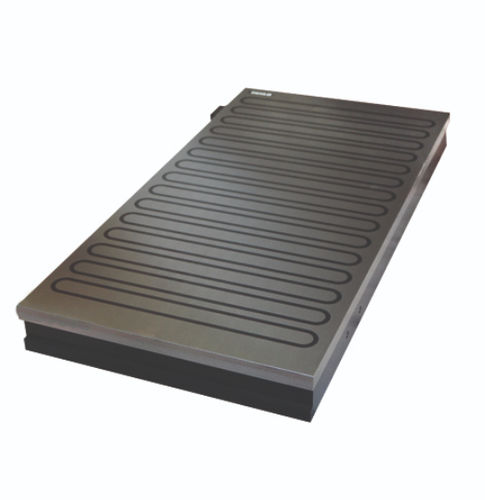

Placa magnética para rectificado ELMG series

con separación polar paralela

Descripción del producto:
El Elmag Compact es una placa electromagnética diseñada para el rectificado pesado y el rectificado final de superficies de piezas de tamaño medio a grande. Integra una unidad de placa polar compacta, cuerpo de acero monobloque, bobinas moldeadas en resina epoxi y una lámina galvanizada entre el cuerpo y la placa superior para protección contra filtraciones. Longitud estándar del cable de alimentación: 6 m. Tensión de entrada estándar: 110 V CC. Garantía: 2 años.

Ventajas:

• Fácil manejo mediante una unidad de control compacta
• Placa polar como unidad compacta
• Larga vida útil por alta tolerancia de reafilado de la placa superior (8 mm)
• Múltiples protecciones contra filtraciones: cuerpo de acero monobloque, bobinas totalmente moldeadas en epoxi, lámina galvanizada de alta calidad entre cuerpo y placa superior
• Cable de alimentación estándar de 6 m
• Tensión de entrada estándar: 110 V CC

Uso:

• Sujeción de piezas medianas a grandes en rectificadoras — apto para rectificado pesado y rectificado final de superficies

Alcance de suministro:

• Placa magnética
• Juego de mordazas
• Cable de alimentación
• Instrucciones de uso
• Certificado

Modelos / Parámetros:

• ELMG200600 — W 200 mm × L 600 mm × H 70 mm — Peso 60 kg
• ELMG2001000 — W 200 mm × L 1000 mm × H 80 mm — Peso 116 kg
• ELMG2501000 — W 250 mm × L 1000 mm × H 79 mm — Peso 137 kg
• ELMG300500 — W 300 mm × L 500 mm × H 70 mm — Peso 76 kg
• ELMG300600 — W 300 mm × L 600 mm × H 70 mm — Peso 91 kg
• ELMG300800 — W 300 mm × L 800 mm × H 70 mm — Peso 122 kg
• ELMG3001000 — W 300 mm × L 1000 mm × H 80 mm — Peso 174 kg
• ELMG3001500 — W 300 mm × L 1500 mm × H 80 mm — Peso 260 kg
• ELMG400600 — W 400 mm × L 600 mm × H 70 mm — Peso 122 kg
• ELMG400700 — W 400 mm × L 700 mm × H 70 mm — Peso 141 kg
• ELMG400800 — W 400 mm × L 900 mm × H 70 mm — Peso 162 kg
• ELMG4001000 — W 400 mm × L 1000 mm × H 70 mm — Peso 122 kg
• ELMG4001500 — W 400 mm × L 1500 mm × H 80 mm — Peso 162 kg
• ELMG4002000 — W 400 mm × L 2000 mm × H 80 mm — Peso 162 kg
• ELMG5001000 — W 500 mm × L 1000 mm × H 80 mm — Peso 347 kg
• ELMG5001500 — W 500 mm × L 1500 mm × H 80 mm — Peso 533 kg
• ELMG5002000 — W 500 mm × L 2000 mm × H 80 mm — Peso 689 kg
• ELMG500600 — W 500 mm × L 600 mm × H 70 mm — Peso 70 kg
• ELMG500800 — W 500 mm × L 800 mm × H 70 mm — Peso 70 kg
• ELMG6001000 — W 600 mm × L 1000 mm × H 80 mm — Peso 347 kg
• ELMG6001500 — W 600 mm × L 1500 mm × H 80 mm — Peso 533–689 kg (variantes)
• ELMG6002000 — W 600 mm × L 2000 mm × H 80 mm — Peso 689 kg
• ELMG2001000 — W 200 mm × L 1000 mm × H 80 mm — Peso 116 kg

Especificaciones técnicas:

• Aplicación: Rectificado (rectificado de superficies)
• Tecnología: Electromagnetismo (placa electromagnética)
• Fuerza de sujeción: 130 N/cm²
• Tamaño mínimo de pieza: 22 × 144 × 48 mm
• Pólos: Ovalados
• Pasador de polos: T48 mm
• Límite de reafilado (placa superior): 8 mm
• Longitud estándar del cable de alimentación: 6 m
• Tensión de entrada estándar: 110 V CC
• Garantía: 2 años
