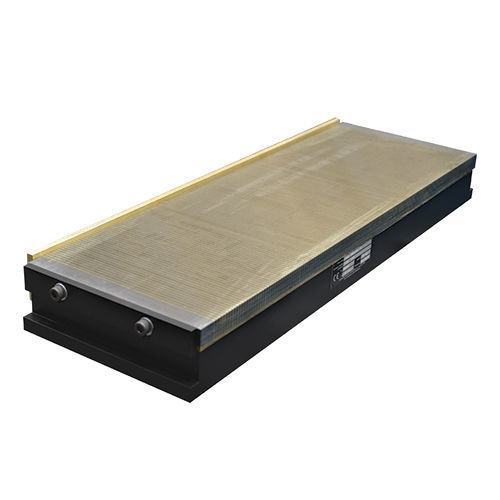

Placa magnética electropermanente Grindmaster

con imán permanenterectangularpara rectificado

La placa magnética electro-permanente Grindmaster está diseñada para el rectificado de superficie y el rectificado de precisión de una amplia gama de piezas, desde piezas muy pequeñas y finas hasta piezas de mayor tamaño. La tecnología electro-permanente proporciona alta precisión de sujeción, seguridad (las piezas permanecen sujetas por imanes permanentes en caso de fallo de alimentación) y bajos costes de explotación.

Ventajas:

• Alta precisión de sujeción (sistema magnético 'frío' con imanes permanentes)
• Costes de explotación mínimos — solo un breve impulso eléctrico para activar/desactivar
• Alta seguridad de funcionamiento: la pieza permanece fijada por imanes permanentes en caso de corte de suministro
• Fuerza de sujeción elevada y uniforme en toda la superficie activa
• La placa y la pieza pueden desmagnetizarse por completo
• Varias variantes de paso de polos disponibles para distintas piezas
• Alternancia de polos Norte/Sur
• Tensión de entrada STD 340 VDC (otras tensiones bajo petición)

Descripción detallada:
La serie Grindmaster ofrece alta precisión y economía para aplicaciones de rectificado. Un breve pulso eléctrico activa la placa; la tecnología electro-permanente evita el calentamiento gradual tras el encendido, garantizando un rendimiento estable y costes de explotación mínimos. La placa proporciona hasta 120 N/cm² de fuerza de sujeción, distribuida de manera uniforme en su superficie, y está disponible en varias variantes de paso de polos.

Parámetros importantes:

• Aplicación: Rectificado
• Tecnología: Electro-permanente
• Paso de polos: T5 (4+1 mm) o T18 (15+3 mm)
• Fuerza de sujeción: hasta 120 N/cm² (distribuida uniformemente)
• Orientación de polos: Transversal
• Tensión de entrada STD: 340 VDC (otras tensiones bajo petición)
• Garantía: 2 años

Uso:

• Sujeción de piezas pequeñas y mayores durante el rectificado

Alcance de suministro:

• Placa magnética
• Cable de alimentación
• Certificado
• Instrucciones de uso

Características / especificaciones técnicas:

• Serie: Grindmaster
• Fuerza de sujeción: hasta 120 N/cm²
• Tensión de entrada estándar: 340 VDC
• Variantes de paso de polos: T5 (4+1 mm), T18 (15+3 mm)
• Orientación de polos: Transversal
• Modelos disponibles y dimensiones nominales (A x L mm):
  • GM200400 — 200 x 400
  • GM200600 — 200 x 600
  • GM300600 — 300 x 600
  • GM400600 — 400 x 600
  • GM400800 — 400 x 800
  • GM500950 — 500 x 950
  • GM6001000 — 600 x 1000
  • GM6001200 — 600 x 1200
  • GM6001500 — 600 x 1500
  • GM7001410 — 700 x 1410
• Alturas típicas de los modelos indicadas en el listado: 68 mm o 90 mm según el modelo
• Disponibilidad: bajo petición (por modelo)
