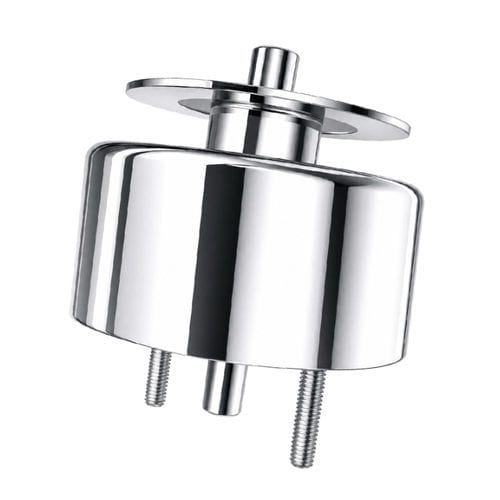

Electroimán lineal WL5931

de bloqueode clasificacióntubular

Resumen
El WL5931 es un solenoide magnético push‑pull tubular y compacto que convierte la energía eléctrica en un movimiento lineal preciso de empuje o tracción. Está diseñado para automatización industrial, control de acceso y accionamientos donde importan el espacio, la repetibilidad y la rapidez de respuesta.

Características

• Diseño tubular compacto push‑pull con respuesta rápida y bajo nivel de ruido.
• Tensiones habituales: 12 V DC y 24 V DC (otras tensiones disponibles bajo demanda).
• Carrera personalizable (5–15 mm) y fuerza de salida ajustable (10–30 N).
• Opciones de resistencia al agua, protección contra polvo y bobinados para altas temperaturas.
• Apto para funcionamiento intermitente o continuo según la configuración; deber de trabajo típico 10%–30%.

Descripción del producto
El conjunto incluye bobina, émbolo/armadura, carcasa y muelle de retorno (según configuración). La carcasa está en acero al carbono con recubrimiento zincado, aislamiento clase F. Versiones: marco abierto, tubular y con enclavamiento. Conexión eléctrica mediante cable de 200 mm.

Ficha técnica (parámetros clave)
Marca: Weilong Technology
Modelo: WL5931
Tensión nominal (V): DC 12 V o 24 V
Potencia nominal (W): 20–30 W
Modelo de trabajo: Tipo tubular push‑pull
Fuerza de retención (N): 10–30 N (≈1,8 kgf)
Recorrido (mm): 5–15 mm
Tiempo de reinicio (s): 0,05 s (50 ms)
Vida útil: 100.000 ciclos (típ.)
Certificaciones: CE, RoHS, ISO9001
Material: Carcasa de acero al carbono, recubrimiento cincado
Longitud del cable (mm): 200
Tolerancia dimensional: ±0,1 mm
Impermeabilidad: ninguna (versiones selladas disponibles bajo pedido)
Clase de aislamiento: F
Prueba Hi‑Pot: CA 600 V 50/60 Hz 2 s
Temperatura de trabajo: −10 °C a 100 °C
Ciclo de trabajo: 1–100% (deber de trabajo típico 10%–30%)
Garantía: 1 año
MOQ: 1000 uds; Capacidad: 5000 uds/semana; Plazo: 30 días; Puerto: Shenzhen

Aplicaciones industriales

• Automatización: clasificación, embalaje, posicionamiento y conmutación en líneas de producción.
• Control de acceso y cerraduras electrónicas.
• Sistemas automotrices: mecanismos de bloqueo, actuadores de combustible y transmisión.
• Equipos médicos: bombas de infusión y mecanismos de diagnóstico que requieren movimiento lineal preciso.
• Equipamiento de oficina: impresoras, fotocopiadoras, máquinas expendedoras.

Ventajas y limitaciones

• Ventajas: tamaño reducido, instalación sencilla, carrera/fuerza ajustables, bajo mantenimiento y larga vida útil si se opera dentro del ciclo recomendado.
• Limitaciones: la alimentación continua genera calor y puede reducir la vida útil de la bobina; la fuerza disminuye con carreras largas; posible interferencia EMI cerca de equipos sensibles.

Mantenimiento y resolución de problemas
Si no se activa, compruebe alimentación y continuidad de la bobina. Controle el ciclo de trabajo para evitar sobrecalentamiento. Inspeccione suciedad, corrosión o desalineación si el movimiento es lento o se atasca. La limpieza periódica, un montaje correcto y el respeto de las especificaciones aumentan la vida útil.

Guía de selección

• Seleccione la tensión compatible con su sistema (6/12/24 V DC habituales).
• Determine la fuerza y la carrera necesarias; la fuerza disminuye al aumentar la carrera.
• Cumpla las especificaciones del ciclo de trabajo o elija variantes para servicio continuo si es necesario.
• Solicite versiones selladas/alta temperatura para entornos exigentes y confirme opciones de conectores y longitud de cable antes de pedir.
