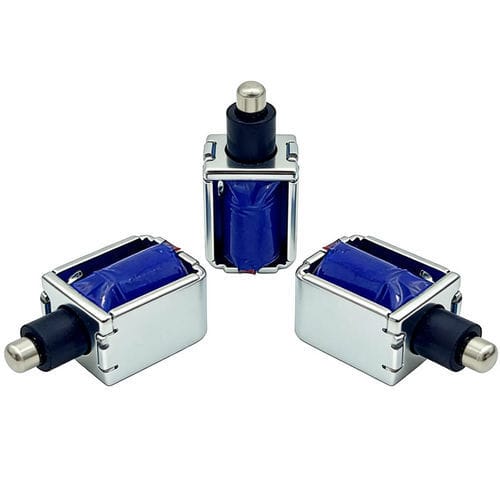

Electroimán lineal WL0415

en miniaturacompacto24 V

Resumen
Un solenoide mini push-pull es un pequeño dispositivo electromecánico que convierte la energía eléctrica en movimiento lineal preciso mediante el paso de corriente eléctrica por una bobina de cobre para producir un campo magnético que desplaza un émbolo metálico. Puede configurarse para empujar o tirar según la orientación. Los solenoides mini push-pull se usan ampliamente en cerraduras inteligentes, máquinas expendedoras, dispositivos médicos, robótica y otras aplicaciones que requieren acción mecánica compacta, rápida y precisa en recorridos cortos.

Sumario
El solenoide mini push-pull es pequeño, rápido y sencillo, adecuado cuando se necesita un movimiento lineal fiable pero el espacio de instalación es limitado. Los ingenieros seleccionan variantes por voltaje, longitud de carrera y fuerza de salida para ajustar a las necesidades de la aplicación.

Cómo funciona

• Se suministra corriente eléctrica a la bobina de cobre.
• Se genera un campo magnético alrededor de la bobina.
• Un émbolo ferromagnético dentro del solenoide es atraído hacia el campo magnético produciendo movimiento lineal (empuje o tracción según la configuración).
• Un resorte de retorno (o equivalente) devuelve el émbolo cuando se corta la alimentación.
• El mecanismo proporciona movimiento lineal rápido, preciso y repetitivo gracias a la atracción magnética simple.

Aplicaciones

• Automatización industrial (actuación, mecanismos de control)
• Cerraduras inteligentes y sistemas de bloqueo electrónicos
• Máquinas expendedoras (mecanismos de liberación de producto)
• Dispositivos médicos (válvulas, bombas que requieren actuación lineal precisa)
• Robótica (actuadores lineales para mecanismos)
• Equipos de oficina: impresoras, TPV/cajas registradoras, taquillas electrónicas

Ventajas y desventajas

• Ventajas: tamaño compacto para espacios reducidos, respuesta rápida, funcionamiento electromagnético simple y fiable, coste relativamente bajo, disponible en múltiples variantes de voltaje/carrera/fuerza, larga vida útil con menos piezas mecánicas.
• Desventajas: fuerza máxima limitada en comparación con dispositivos electromagnéticos mayores, carrera normalmente corta, calentamiento de la bobina en ciclos de trabajo elevados o funcionamiento continuo si no se gestiona correctamente, requiere especificación correcta de voltaje para evitar fallos o sobrecalentamiento.

Guía de diseño y selección

• Seleccione el voltaje requerido (comúnmente 5V, 12V, 24V DC o personalizado) para coincidir con la fuente y evitar el sobrecalentamiento de la bobina.
• Especifique la longitud de carrera (carreras mini típicas: ~2 mm a 10 mm; muchos diseños 2–5 mm estándar; disponible personalización para carreras más largas).
• Defina la fuerza de tracción/empuje requerida (depende de la potencia de la bobina, el diseño del circuito magnético, el material del émbolo, la posición de la carrera y el entrehierro).
• Elija el ciclo de trabajo: intermitente (ciclos cortos) o continuo (ciclos largos); para operación frecuente, seleccione diseños aptos para servicio continuo con gestión térmica adecuada.
• Verifique las restricciones de tamaño de instalación y las condiciones ambientales (rango de temperatura, humedad, exposición a polvo/agua, vibración).
• Evalúe las pruebas de calidad: prueba de fuerza, prueba de temperatura, prueba de ciclo de vida, prueba de resistencia eléctrica para asegurar la vida útil esperada.

Puntos clave FAQ

• Voltajes comunes: 5V, 12V, 24V DC; otros voltajes personalizados son posibles.
• Longitudes de carrera típicas: normalmente 2 mm a 5 mm; se pueden proporcionar carreras personalizadas.
• Factores que afectan la fuerza: voltaje/corriente de la bobina, diseño del circuito magnético, material del émbolo, longitud de carrera y entrehierro.
• Algunos diseños pueden funcionar de manera continua si se gestiona el calor; otros son solo para servicio intermitente.
• Vida esperada: un micro solenoide bien fabricado puede funcionar cientos de miles a millones de ciclos según el ciclo de trabajo, la carga mecánica, el entorno y los materiales.

Características / Especificaciones técnicas

• Model NO.: WL0415 Mini Push Pull Solenoid
• Actuador: Eléctrico
• Forma de conexión: Rosca
• Tipo: Acción directa
• Material: Carcasa de acero al carbono
• Presión: Presión ordinaria
• Estructura de la válvula: Estructura de pistón de acción directa
• Alimentación: DC 3-24V (rango para variantes de solenoide)
• Aplicación: Uso industrial
• Tipo de trabajo: Tirar y empujar
• MOQ: 500 PCS
• Recubrimiento: Recubrimiento Zn
• Temperatura de trabajo: -30℃ a 80℃
• Clase de aislamiento y protección: Clase B
• Embalaje de transporte: Caja marrón
• Especificación: Serie Frame PushPull
• Trademark: Weilong
• Origen: China
• HS Code: 8505909090
