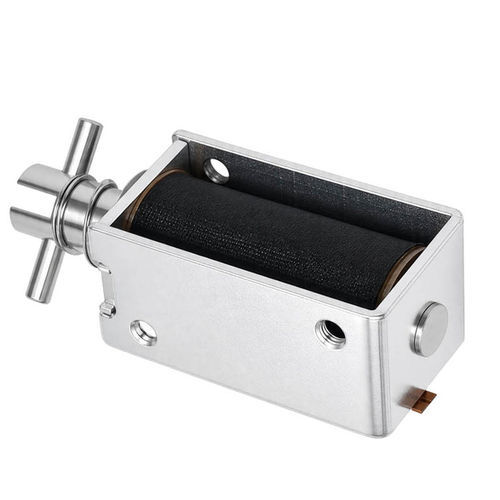

Electroimán lineal WL0729

sin mantenimientocompactoDC

Descripción general
Actuador solenoide lineal push-pull compacto diseñado para proporcionar un movimiento lineal bidireccional controlado en automatización industrial y sistemas electromecánicos. La alimentación de la bobina interna genera un campo magnético que desplaza el émbolo axialmente para producir fuerza de empuje o tracción.

Beneficios clave

• Movimiento lineal directo para operaciones rápidas y repetibles
• Tamaño compacto para integración en espacios reducidos
• Opciones de voltaje, carrera y montaje para adaptación a la aplicación
• Diseño de bajo mantenimiento adecuado para entornos de alto ciclo si se especifica correctamente

Cómo funciona
El actuador incluye una bobina que rodea un émbolo móvil de hierro. Al energizarse, la bobina crea un campo electromagnético que atrae o repele el émbolo para producir el desplazamiento lineal. Secuencia típica:

• La corriente electrifica la bobina
• Se genera el campo magnético
• El émbolo se desplaza axialmente (empuja o tira)
• La salida mecánica acciona una válvula, cerradura o interruptor
• El mecanismo de retorno (normalmente un resorte) o la desconexión de la alimentación devuelve el émbolo

Características principales

• Operación push-pull con carreras seleccionables (1–7 mm)
• Amplio rango de voltaje (DC 3–48V) y variantes de potencia (10–20 W)
• Carcasa en acero al carbono con recubrimiento zincado para protección mecánica
• Configuraciones opcionales: retorno por resorte, variantes de alto ciclo, reducción de ruido y montaje ajustable
• Clase de aislamiento F y prueba hi-pot (AC 600V 2s)

Aplicaciones

• Automatización de fábrica: mordazas, alimentadores, posicionamiento y conmutación rápida
• Sistemas automotrices: cerraduras, dispositivos de combustible, interbloqueos de seguridad
• Equipos médicos: bombas, equipos de diagnóstico, mecanismos de ajuste
• Sistemas de seguridad y control de acceso: cerraduras electrónicas, puertas automáticas
• Otros: máquinas expendedoras, robótica, HVAC, equipos agrícolas y de laboratorio

Ficha técnica (resumen)

• Brand: Weilong Technology
• Model Number: WL0729
• Rated Voltage (V): DC 3–48V
• Rated Power (W): 10–20 W
• Work Model: PUSH-PULL Type
• Holding Force (N): 1–6 N
• Stroke (mm): 1–7 mm
• Reset Time (s): 1 s
• Service Life: 300,000 cycles
• Certification: CE, RoHS, ISO9001
• Material: Carbon steel housing with zinc plated coating
• Lead Wire Length (mm): 200
• Install Style: Adjustable screw
• Tolerance of Dimension: +/- 0.1 mm
• Water-proof: None
• Insulation Class: F (155°C)
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0 N
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Payment Term: TT or LC at sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 500 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 days
• Port of Loading: Shenzhen

Resolución de problemas / Mantenimiento

• El actuador no se mueve: comprobar tensión de alimentación, cableado y continuidad de la bobina; sustituir si la bobina está dañada
• Fuerza débil: verificar voltaje correcto, selección del actuador y carga mecánica
• Sobrecalentamiento: confirmar ciclo de servicio y voltaje; proporcionar refrigeración o modelo de mayor ciclo
• Movimiento lento o irregular: inspeccionar fricción, muelles desgastados o corriente insuficiente
• Ruido: comprobar el apriete de los anclajes, la alineación y los impactos mecánicos
• Reducción de vida útil: proteger contra sobrecargas y contaminantes, instalar correctamente
