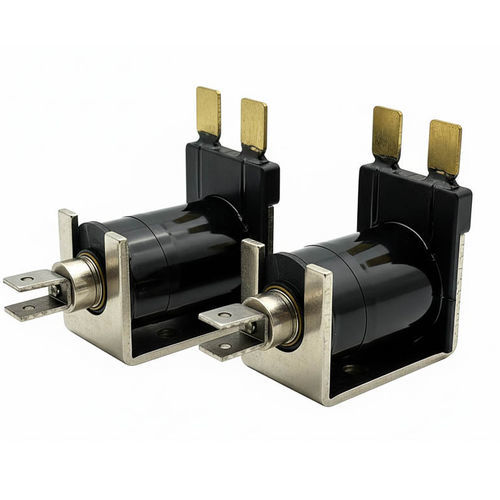

Electroimán lineal WL0829

compactoACelectromagnético

Descripción general
Un solenoide lineal AC convierte la corriente alterna en movimiento lineal. El WL0829 está diseñado para automatización industrial y maquinaria; incluye bobina de cobre, émbolo móvil, núcleo fijo de hierro y anillo de sombreado para reducir vibraciones y zumbidos. Disponible en variantes de carrera y fuerza para integración en sistemas de control y válvulas.

Características principales

• Funcionamiento directo en AC (sin rectificador)
• Respuesta rápida y fuerte tirón inicial
• Anillo de sombreado que reduce zumbidos y vibraciones
• Disponible en carrera 6–8 mm y varias fuerzas
• Carcasa compacta de acero al carbono con recubrimiento zincado para integración
• Modelos para servicio continuo o intermitente

Ventajas

• Montaje sencillo con tornillo ajustable para instalación
• Solución de actuación rentable para válvulas y mecanismos
• Larga vida útil (aprox. 300.000 ciclos)
• Opciones de tensión: AC110V o 208V
• Amplio rango de temperatura de funcionamiento: -10°C a 100°C

Desventajas

• Más ruido audible que algunos solenoides DC si el anillo de sombreado no es óptimo
• Genera calor en operación continua prolongada
• Control de posición menos preciso que sistemas DC en lazo cerrado
• Vibraciones o rendimiento reducido si el anillo de sombreado o el montaje son incorrectos

Solución de problemas (Problemas comunes, causas y soluciones)

• Solenoide no se mueve
  • Causas posibles: sin alimentación, voltaje incorrecto, cableado flojo/roto, bobina abierta, émbolo atascado
  • Soluciones: verificar suministro AC y voltaje, inspeccionar cableado, medir resistencia de la bobina, limpiar y lubricar el émbolo
• Fuerza débil o insuficiente
  • Causas posibles: voltaje bajo/instable, sobrecalentamiento de la bobina, carga excesiva, gran entrehierro
  • Soluciones: asegurar el voltaje nominal correcto, mejorar ventilación, seleccionar la fuerza adecuada, reducir el entrehierro
• Sobrecalentamiento
  • Causas posibles: servicio continuo más allá de la especificación, mala ventilación, alta temperatura ambiente, voltaje incorrecto
  • Soluciones: usar modelo de servicio intermitente si es necesario, mejorar el flujo de aire, verificar el voltaje, elegir solenoide con mayor clasificación de servicio
• Ruido o zumbido
  • Causas posibles: anillo de sombreado ausente/dañado, montaje flojo, desajuste de frecuencia, piezas desgastadas
  • Soluciones: inspeccionar/reparar anillo de sombreado, apretar fijaciones, confirmar frecuencia (50/60 Hz), reemplazar componentes desgastados
• Respuesta lenta
  • Causas posibles: suciedad/desechos, resorte de retorno débil, voltaje bajo, envejecimiento de la bobina
  • Soluciones: limpiar el interior, reemplazar el resorte, estabilizar la fuente de alimentación, reemplazar el solenoide envejecido
• Émbolo pegado o que no vuelve
  • Causas posibles: óxido/contaminación, desalineación, resorte dañado, carga lateral
  • Soluciones: limpiar y lubricar ligeramente, realinear instalación, reemplazar resorte, evitar cargas laterales

Aplicaciones
Adecuado para automatización industrial (sistemas de clasificación, transportadores, máquinas de envasado), control de válvulas (manejo de fluidos y gases), mecanismos de dispensado, electrodomésticos, equipos de laboratorio y médicos, sistemas de cierre de puertas, maquinaria textil e impresión. Personalización disponible para carrera, fuerza, voltaje y montaje.

Tabla de datos técnicos

• Brand: Weilong Technology
• Model Number: WL0829
• Rated Voltage: AC110V or 208V
• Rated Power: 30–33 W
• Stroke: 6–8 mm
• Holding Force: ~300 Gf
• Reset Time: 20 ms
• Service Life: 300,000 cycles
• Certification: CE, RoHS, ISO9001
• Material: Carbon steel housing with zinc plated coating
• Lead Wire Length: 200 mm
• Install Style: Adjustable screw
• Insulation Class: F (155°C)
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• MOQ: 500 pcs; Supply Ability: 5,000 pcs/week; Delivery Time: 30 days

Guía de selección

• Definir la fuerza de tirón/empuje requerida e incluir un margen de seguridad del 20–50%
• Elegir la longitud de carrera adecuada
• Seleccionar tensión AC y frecuencia correctas (110/208V, 50/60 Hz)
• Verificar el ciclo de servicio para evitar sobrecalentamiento
• Considerar el tiempo de respuesta según velocidad de conmutación
• Comprobar espacio de montaje y método de instalación
• Evaluar el entorno de trabajo (temperatura, humedad, polvo) y las restricciones de ruido
• Especificar personalizaciones (carrera, fuerza, soportes) al pedir

Preguntas frecuentes

• ¿Qué es un solenoide lineal AC? — Un dispositivo electromecánico que convierte energía AC en movimiento lineal mediante bobina, núcleo y émbolo.
• ¿Qué hace un solenoide lineal AC? — Proporciona accionamiento lineal para válvulas, pestillos y mecanismos; el anillo de sombreado reduce el zumbido.
• ¿Pueden funcionar continuamente los solenoides AC? — Sí si están clasificados para 100% de ciclo; en caso contrario elegir modelos intermitentes para evitar sobrecalentamiento.
• ¿Qué es un anillo de sombreado? — Un anillo de cobre que crea flujo fuera de fase para reducir vibraciones y zumbidos.

Nota
Imágenes adicionales, PDF de especificaciones y vídeo del producto disponibles. Opciones de personalización: carrera, fuerza, voltaje y montaje.

Especificaciones técnicas

• Brand: Weilong Technology
• Model: WL0829
• Rated Voltage: AC110V or 208V
• Rated Power: 30–33 W
• Stroke: 6–8 mm
• Holding Force: ~300 Gf
• Reset Time: 20 ms
• Service Life: 300,000 cycles
• Material: Carbon steel housing with zinc plating
• Insulation Class: F (155°C)
