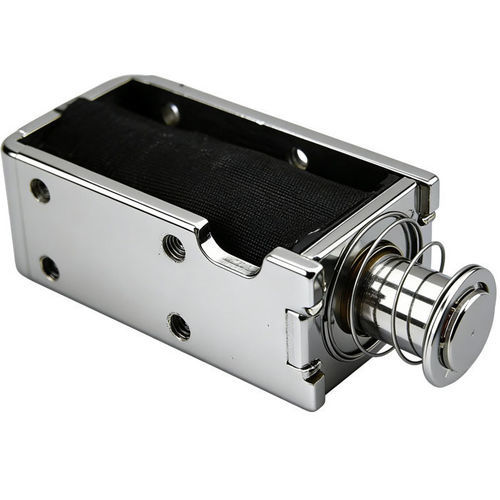

Electroimán lineal WL0840

de bloqueode clasificacióncompacto

Descripción del producto
El solenoide lineal push-pull WL0840 ofrece actuación lineal de recorrido corto para equipos industriales y comerciales. Está pensado para aplicaciones que requieren tamaño compacto, respuesta rápida e integración eléctrica sencilla, como mecanismos de cierre, máquinas expendedoras y sistemas de automatización.

Funcionamiento
El equipo contiene una bobina de cobre que genera un campo magnético al ser energizada. Un émbolo ferromagnético se desplaza axialmente dentro de la bobina para producir fuerza de empuje o tracción; cuando no está energizada, se emplea retorno por muelle o mecanismo. Carrera y fuerza se pueden configurar dentro de los rangos especificados para ajustarse a la aplicación.

Usos principales / Aplicaciones

• Automatización industrial: clasificación de piezas, pick-and-place, accionamiento de pequeños mecanismos.
• Control de acceso y cerraduras: accionamiento rápido de cierre/apertura para puertas, armarios y pestillos electrónicos.
• Equipos de oficina y comerciales: impresoras, fotocopiadoras, dispensadores de tickets, cajeros automáticos.
• Automoción: accionadores de tapa de combustible, apertura de maletero, mecanismos de bloqueo.
• Dispositivos médicos: analizadores, válvulas y sistemas de fluidos que requieren actuación precisa de corto recorrido.
• Máquinas expendedoras y autoservicio: liberación de producto, manejo de monedas y dispensación.
• Aparatos domésticos: dispensadores controlados y pequeños accionamientos mecánicos.

Ventajas

• Factor de forma compacto para integración en ensamblajes reducidos.
• Respuesta eléctrica rápida adecuada para operaciones de corto recorrido y alta frecuencia de ciclos.
• Diseño mecánico simple con pocas piezas móviles, facilitando el mantenimiento.
• Recorrido y fuerza ajustables dentro de los rangos especificados para adaptar al uso.

Limitaciones / Desventajas

• Recorrido limitado en comparación con motores o actuadores neumáticos; no apto para largos desplazamientos.
• La fuerza disponible disminuye al aumentar la carrera (compromiso fuerza/posición).
• La operación continua o ciclos de trabajo elevados incrementan la temperatura y el consumo energético.

Notas
Diseñado para actuación lineal de corto recorrido cuando la compacidad, la velocidad y la repetibilidad son prioritarias. Consultar el vídeo del producto (YouTube) para ver la operación dinámica y las guías de integración eléctrica/mecánica antes de la instalación.

Especificaciones técnicas

• Modelo: WL0840
• Dimensiones (AS 0840): 41 x 15 x 20 mm (L x A x H) / 1,61 x 0,59 x 0,79 in
• Tensión: DC 12 V o DC 24 V
• Carcasa: acero al carbono electrochapado (zinc o níquel); resistencia a niebla salina 48 h
• Émbolo: acero al carbono electrochapado (zinc o níquel); conforme RoHS; probado 48 h niebla salina
• Bobina: hilo de cobre puro
• Carrera: 4–10 mm (ajustable)
• Fuerza: 1,5–8 N (ajustable)
• Potencia: 0,24 W
• Corriente: 1 A
• Resistencia: 10 Ω
• Vida útil: ≥ 200 000 ciclos
• Ciclo de trabajo: 1 s ON / 9 s OFF
