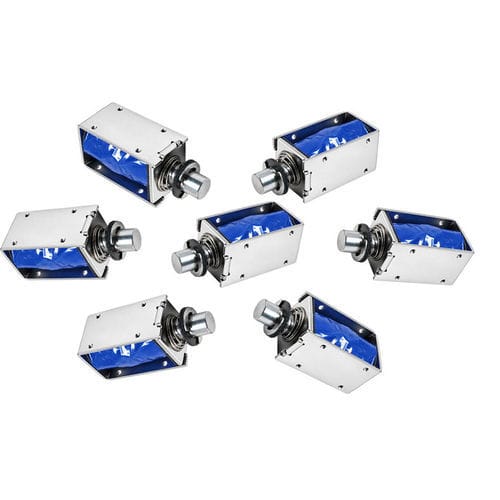

Electroimán lineal WL1253

de bloqueode mantenimientoindustrial

Descripción del producto
El WL1253 es un electroimán push-pull de gran tamaño diseñado para convertir energía eléctrica en movimiento lineal de alta fuerza para automatización industrial, maquinaria, cerraduras y sistemas de control de movimiento. Integra una bobina, un émbolo ferromagnético mecanizado con precisión, una carcasa metálica resistente y un circuito magnético optimizado para proporcionar operaciones de empuje y tracción estables con buena repetibilidad y larga vida útil.

Funcionamiento
Al energizar la bobina con tensión continua, se genera un campo magnético que acciona el émbolo interior. Según la polaridad de la bobina, la geometría del circuito magnético y la disposición mecánica, el émbolo puede generar movimientos de empuje y tracción. El retorno se logra mediante un muelle de retorno interno o un mecanismo externo cuando se corta o invierte la corriente.

Características clave

• Operación bidireccional de empuje y tracción con alta fuerza de salida
• Carcasa metálica duradera y émbolo de precisión para rendimiento constante
• Diseño electromagnético optimizado para una conversión eficiente de energía
• Voltaje, carrera, fuerza y opciones de montaje personalizables
• Configurables para servicio continuo o intermitente según el modelo
• Respuesta rápida, bajo mantenimiento y buena repetibilidad

Aplicaciones industriales

• Equipos de automatización: operaciones de sujeción, posicionamiento y liberación
• Maquinaria industrial: control de utillajes, sistemas de cambio de herramienta y equipos de alta carga
• Seguridad y control de acceso: cerraduras eléctricas y mecanismos de puertas
• Dispositivos médicos: mecanismos ajustables y sistemas de posicionamiento
• Máquinas expendedoras, equipos de prueba, armarios eléctricos y sistemas de automatización a medida

Notas de diseño y selección

• La fuerza depende de la posición de la bobina, la corriente, el diseño del circuito magnético, la separación de aire, el diámetro del émbolo y la longitud de carrera
• Las fuerzas de empuje y tracción difieren; verifique la curva fuerza vs carrera en la posición de trabajo requerida
• Considere el ciclo de trabajo y la disipación de calor: un mayor servicio continuo requiere bobinas con mejor disipación térmica
• Aplicar factores de seguridad: típicamente 1,2–1,5 para uso ligero, 1,5–2 para uso industrial, 2–3 para vibraciones/impactos intensos
• Compruebe el rango de temperatura de funcionamiento y la protección ambiental requerida

Guía de cálculo de fuerza (resumen)

• Determine la carga total (gravedad, fricción, fuerzas de resorte) y aplique un factor de seguridad
• Incluya fricción, precarga del resorte y cualquier fuerza resistiva adicional en el cálculo de carga
• Considere la variación de la fuerza a lo largo de la carrera: la fuerza máxima suele ocurrir en la posición final y disminuye con mayores separaciones de aire
• Elija un solenoide cuya fuerza en la carrera requerida supere la fuerza calculada necesaria

Ventajas y limitaciones

• Ventajas: actuador compacto de alta fuerza, operación bidireccional, respuesta rápida, personalizable y menor mantenimiento comparado con soluciones hidráulicas/neumáticas
• Limitaciones: las variantes de mayor fuerza pueden consumir más energía y generar calor; la carrera suele ser más corta que la de los cilindros neumáticos; es necesario un ajuste correcto del ciclo de trabajo y la carga para evitar sobrecalentamiento o vida útil reducida

Especificaciones técnicas

• Brand: Weilong Technology
• Model Number: WL1253
• Voltaje nominal (V): DC6-60V
• Potencia nominal (W): 10-100 W
• Modo de trabajo: Empuje y tracción
• Fuerza de retención (N): 1 N a 10 N
• Carrera (mm): 2-10 mm o personalizada
• Ciclo de trabajo: Continuo o 100-80%
• Vida útil: 200.000 ciclos
• Certificación: CE, RoHS, ISO9001
• Material: hierro magnético superior
• Longitud del cable (mm): 200 mm
• Estilo de instalación: Tornillo
• Tolerancia dimensional: ±0,1 mm
• Resistencia al agua: Ninguna
• Clase de aislamiento: B
• Prueba Hi-Pot: AC 600V 50/60Hz 2s
• Fuerza de retención sin excitación: 0
• Temperatura de trabajo: -10°C a 100°C
• Ciclo de servicio: 1-100%
• Profundidad de rosca (mm): /
• Términos de pago: TT o LC a la vista
• Pedido de muestra: Sí
• Garantía: 1 año
• MOQ: 1000 uds
• Capacidad de suministro: 5000 uds por semana
• Tiempo de entrega: 30 días
• Puerto de carga: Shenzhen
