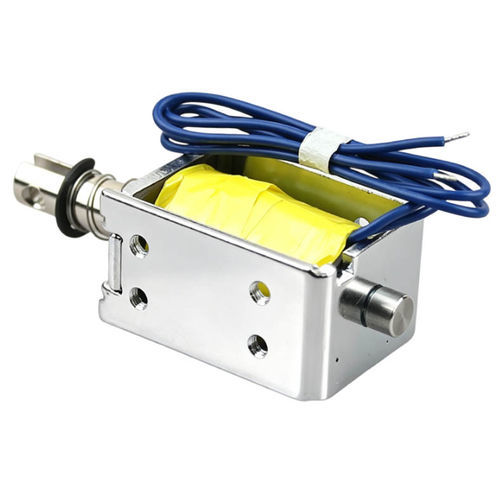

Electroimán lineal WL0837

en miniaturatubularcompacto

Descripción general
Un solenoide mini empuje-tiro es un actuador electromagnético que convierte la energía eléctrica en movimiento lineal generando un campo magnético en una bobina de cobre. Al invertir la dirección de la corriente, el campo magnético produce una acción de empuje o tiro sobre el núcleo de acero. Estos dispositivos DC compactos ofrecen respuesta rápida y son adecuados para integración en equipos OEM y espacios reducidos.

Características clave

• Diseño compacto y ligero para montaje en espacios limitados
• Respuesta rápida y alta repetibilidad para movimientos lineales precisos de empuje y tiro
• Generación eficiente de fuerza con consumo energético relativamente bajo
• Construcción resistente con bobina de cobre, émbolo de precisión y carcasa duradera
• Disponible en varias tensiones DC (3V, 5V, 6V, 12V, 24V) con longitudes de carrera y estilos de montaje personalizables
• Funcionamiento silencioso adecuado para equipos sensibles

Resumen del producto (solenoide push-pull DC)
La construcción típica incluye bobina de cobre, carcasa, émbolo, resorte y eje de salida. Al energizarse, la bobina crea un campo magnético que mueve el émbolo para generar empuje o tiro; al cortar la alimentación, un resorte interno devuelve el émbolo a la posición de reposo. Las configuraciones incluyen tipos abiertos, tubulares, con enclavamiento (latching) o personalizados. Tensiones comunes: DC 3V, 6V, 12V y 24V. La carrera y la fuerza se seleccionan según los requisitos de la aplicación.

Aplicaciones

• Automatización industrial (accionamiento de válvulas, clasificación de piezas, posicionamiento)
• Cerraduras inteligentes y sistemas de control de acceso
• Máquinas expendedoras (mecanismos de dispensado y devolución de monedas)
• Equipos médicos (instrumentos de prueba, dispensado de líquidos, equipos de diagnóstico)
• Equipos de oficina (impresoras, escáneres – alimentación de papel)
• Componentes automotrices (cierres de tapa de combustible, enclavamientos de transmisión, ajuste de asientos)

Ventajas

• Operación compacta y rápida con instalación sencilla
• Diseño fiable y bajo mantenimiento
• Ahorro energético frente a actuadores mayores y fácil personalización para OEM
• Buena repetibilidad y larga vida útil en condiciones recomendadas

Desventajas

• Carrera limitada y fuerza moderada comparado con actuadores más grandes
• La operación continua puede generar calor; hay que considerar el ciclo de trabajo y la gestión térmica
• La fuerza disminuye al aumentar la carrera; tensión incorrecta o sobrecarga reducen la vida útil
• Requiere protección contra humedad y polvo en entornos agresivos

Solución de problemas - Problemas comunes y remedios

• Solenoide no funciona: verificar tensión de alimentación, cableado y resistencia de la bobina
• Fuerza de empuje/tiro débil: comprobar la tensión, reducir la carrera si es posible, eliminar interferencias magnéticas u obstrucciones
• Sobrecalentamiento: disminuir el ciclo de trabajo, mejorar la disipación de calor, verificar tensión y carga
• Ruido durante el funcionamiento: inspeccionar fijaciones sueltas o desgaste interno
• Respuesta lenta: verificar la fuente, la fuerza del resorte, limpiar/engrasar el mecanismo y retirar objetos extraños
• Corrosión: utilizar materiales resistentes a la corrosión o recubrimientos protectores en ambientes húmedos

Ficha técnica (valores seleccionados)
Brand: Weilong Technology
Model Number: WL0837
Rated Voltage (V): DC 12V
Rated Power (W): 10-20 W
Work Model: PUSH-PULL Type
Holding Force (N): 2-3 N
Stroke (mm): 3-5 mm
Reset Time (s): 1 s
Service Life: 300000 times
Certification: CE, RoHS, ISO9001
Material: Carbon Steel Housing with Zinc Plated Coating
Lead Wire Length (mm): 200
Install Style: Adjustable Screw
Tolerance of Dimension: +/- 0.1 mm
Water-proof: None
Insulation Class: F (155 °C)
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1-100%
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 500 pcs
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: shenzhen

Especificaciones técnicas

• Brand: Weilong Technology
• Model: WL0837
• Rated Voltage: DC 12V
• Rated Power: 10-20 W
• Type: Push-Pull solenoid
• Holding Force: 2-3 N
• Stroke: 3-5 mm
• Reset Time: ~1 s
• Service Life: ~300,000 cycles
• Material: Carbon steel housing, zinc plated
• Lead Wire: 200 mm
• Insulation Class: F (155 °C)
• Operating Temperature Range: -10°C to 100°C
• Duty Cycle: 1-100% (specify per application)
• Certifications: CE, RoHS, ISO9001
• MOQ / Supply: 500 pcs MOQ; 5000 pcs per week capacity
