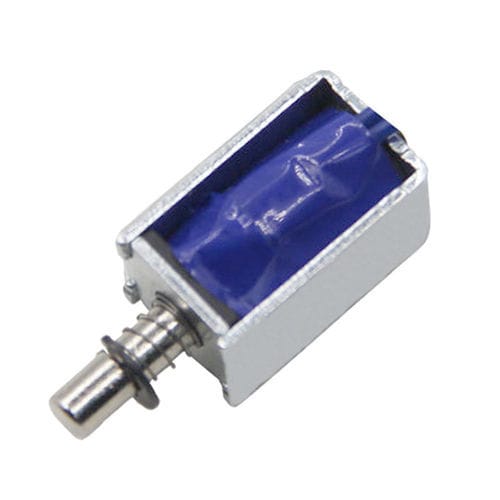

Electroimán de clasificación WL0420

de bloqueolinealcompacto

Descripción del producto
El actuador electromagnético push-pull WL0420 es un actuador lineal diseñado para instalaciones compactas. Funcionando con tensión DC, proporciona movimiento lineal bidireccional (empujar/tirar) con carrera, montaje y ciclo de trabajo configurables para aplicaciones industriales y OEM.

Características

• Diseño compacto para ensamblajes con espacio limitado
• Respuesta rápida y movimiento lineal repetible en ambas direcciones
• Disponible en varias tensiones DC y ciclos de trabajo
• Personalizable: longitud de carrera, opciones de montaje, salida de fuerza y especificaciones de la bobina
• Materiales: bobina de cobre, chasis de acero bajo en carbono, émbolo de hierro, vástago de acero inoxidable, resorte de retorno

Aplicaciones

• Automatización industrial: módulos de clasificación, mecanismos de embalaje, subsistemas de accionamiento
• Sistemas de seguridad y cierre: cerraduras eléctricas, pestillos de armarios, paneles de acceso
• Máquinas expendedoras: mecanismos de liberación y bloqueo
• Automoción: liberación de maletero, actuadores de tapa de combustible, actuadores de faros
• Equipos médicos: accionamiento de válvulas, elementos de conmutación mecánica
• Electrodomésticos: lavadoras, cafeteras, impresoras

Personalización y opciones

• Opciones de voltaje: voltajes DC comunes (5 V, 12 V, 24 V) y diseños AC personalizados bajo pedido
• Parámetros ajustables: carrera, fuerza, número de vueltas de la bobina, huella de montaje
• Versiones para servicio continuo requieren gestión térmica y de bobina específica

Ventajas y desventajas

• Ventajas: construcción simple, alta velocidad de respuesta, rentable para producción en serie, tamaño compacto
• Desventajas: generación de calor en operación continua, disminución de fuerza con la carrera, carrera limitada frente a actuadores motorizados, posible ruido de funcionamiento, rendimiento magnético afectado por altas temperaturas

Características / especificaciones técnicas

• Modelo: WL0420
• Tamaño típico: 20,5 × 12 × 11 mm (ejemplo)
• Diámetro del émbolo: φ4 mm
• Tensión nominal (ejemplo): DC 12 V
• Rango de carrera (ejemplo): 0–5 mm
• Fuerza (ejemplo): 0,2–2 N
• Potencia (ejemplo): 13 W
• Corriente (ejemplo): 1,09 A
• Resistencia de bobina (ejemplo): 11 Ω
• Vida útil (ejemplo): ≥ 1 000 000 ciclos
• Ciclo de trabajo (ejemplo): 0,5 s ON, 2 s OFF (servicio intermitente típico)
• Rangos de fuerza comunes: pequeño 1–10 N; medio 10–50 N; pesado 50–200 N+
• Notas: la fuerza es máxima en la posición inicial (cerrada) y disminuye con la carrera; el servicio continuo requiere diseño de bobina/gestión térmica específica
