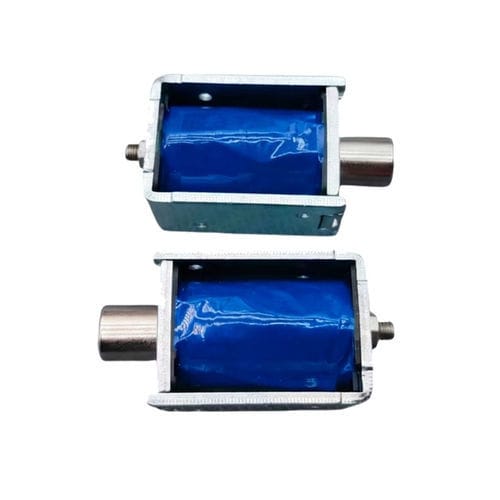

Electroimán de autosujeción WL1037

de bloqueode mantenimientode extensión-retracción

Resumen del producto
El solenoide con enclavamiento DC WL1037 es un actuador electromagnético bistable que emplea imanes permanentes internos para mantener la posición del núcleo sin alimentación continua. Cambia entre dos estados estables (extendido y retraído) mediante pulsos DC cortos y solo consume energía durante las transiciones.

Características principales

• Funcionamiento bistable (enclavamiento): mantiene la posición sin corriente de retención.
• Accionamiento por pulsos: activación mediante pulsos cortos (milisegundos).
• Ninguna corriente continua cuando está enclavado.
• Modelo push-pull con dimensiones compactas.
• Tensiones disponibles: 3 V, 5 V, 12 V, 24 V, 48 V DC (WL1037 nominal 24 V).
• Recorrido típico 2–15 mm; WL1037 estándar 10 mm (personalizable).
• Fuerza de retención y ciclo dependen del modelo; ejemplo WL1037: 2,6 N.
• Opciones de montaje: tornillo, soporte o montaje personalizado; carcasa: abierta/tubular/cerrada (opciones IP).

Ficha técnica (campos clave)

• Brand: Weilong Technology
• Modelo: WL1037
• Tensión nominal: DC 24,0 V
• Potencia nominal: 12,3 W
• Modo de trabajo: Push-Pull
• Fuerza de retención: 2,6 N
• Recorrido: 10 mm (personalizable)
• Tiempo de reinicio: 0,2 s
• Vida útil: 500.000 ciclos
• Material: superior magnet iron
• Longitud de cable: 200 mm
• Estilo de montaje: montaje por tornillo
• Clase de aislamiento: B
• Temperatura de trabajo: -10°C a 100°C
• Ciclo de servicio: accionamiento por pulsos (recomendado 1–10 % típico)
• Certificaciones: CE, RoHS, ISO9001
• Garantía: 1 año
• MOQ: 1000 uds
• Capacidad de suministro: 5000 uds/semana
• Plazo de entrega: 30 días (Shenzhen)

Mecanismo
El WL1037 combina el campo generado por la bobina y un imán permanente. Un pulso DC corto supera el imán para mover el núcleo; una vez en posición, el imán permanente cierra el circuito magnético y mantiene el núcleo sin corriente en la bobina. Invertir la polaridad (bobina simple) o energizar la bobina opuesta (bobina doble) libera el enclavamiento. Los tiempos de transición son típicamente milisegundos.

Push-Pull vs Latching (diferencias conceptuales)

• Push-Pull: requiere alimentación continua para mantener la posición; genera más calor en continua.
• Latching DC: utiliza pulsos cortos y un imán permanente para mantener la posición sin corriente continua; requiere control bipolar para diseños de bobina única o señales dedicadas para bobina doble.

Funcionamiento y temperatura
Pulse 1 para enclavar; Pulse 2 o inversión de polaridad para desenclavar. Las pulsos cortos limitan el calor generado. La alimentación continua incrementa el estrés térmico y puede reducir la vida útil; siga los anchos de pulso y ciclos recomendados.

Aplicaciones típicas

• Cerraduras inteligentes, pestillos electrónicos, cierres de armarios
• Equipos alimentados por batería (contadores inteligentes, válvulas remotas)
• Máquinas expendedoras y validadoras
• Desconectadores de batería, contactores de packs, frenos de estacionamiento eléctricos
• Dispositivos médicos portátiles que requieren bajo consumo en reposo
• Automatización industrial: compuertas, desvíos, válvulas piloto
• Dispositivos agrícolas y solares (portones, temporizadores)

Ventajas e inconvenientes

• Ventajas: corriente de mantenimiento despreciable cuando está enclavado, bajo calentamiento en reposo, retención de posición ante fallo de alimentación, factor de forma compacto.
• Inconvenientes: requiere control de pulsos bipolar (o bobina doble), no es intrínsecamente seguro ante corte de energía sin elementos adicionales, sensible a la energía y duración del pulso, posible necesidad de detección de posición.

Resolución de problemas (resumen)

• Seguridad: desconectar la alimentación antes de inspeccionar y comprobar daños visibles o residuos.
• Eléctrico: verificar tensión de alimentación, amplitud y duración del pulso, medir resistencia de la bobina, comprobar fusibles y cableado.
• Control: confirmar polaridad, temporización de pulsos y capacidad del controlador (H-bridge o driver de doble bobina).
• Mecánico: inspeccionar el alojamento del núcleo, eliminar rebabas, lubricar en seco si se especifica, comprobar atascos.
• Específico de enclavamiento: comprobar fuerza del imán, holgura de aire y energía de set/reset.

Consejos de selección y pedido

• Especifique carrera y fuerza de retención según la carga real; consulte datos fuerza vs carrera.
• Asegure la compatibilidad de la tensión con la fuente de energía y la capacidad de suministrar la corriente de pulso requerida (ej.: 1,5 A a 12 V para ~80 ms).
• Elija bobina simple o doble según el driver disponible.
• Considere el entorno (temperatura, grado IP, corrosión) y seleccione la carcasa adecuada.
• Añada detección de posición (final de carrera o sensor Hall) si el controlador debe validar el estado tras un corte.
• Verifique dimensiones de montaje y tolerancias antes de la integración.
• Para pedidos: contacte con Weilong Technology para plazos, muestras, MOQ y certificados.
